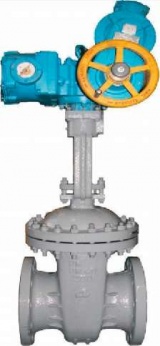

Задвижка клиновая фланцевая под многооборотный электропривод (лс, нж) 941нж (нж1,нж2,п). 30с941нж под ЭИМ

Задвижка соответствует требованиям ТУ3741 -020-00218118-2002 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;

по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование	30лс941нж	30с941нж	30с941п	30нж941нж, 30нж941нж2	30нж941нж1
Корпус, крышка	Сталь 20ГЛ	Сталь 25Л	Сталь 25Л	12Х18Н9ТЛ	12Х18Н12МЗТЛ
Клин	20Х13Л, 20ГЛ	20Х13Л	Сталь 25Л по фторопласту Ф-4	12Х18Н9ТЛ	12Х18Н12МЗТЛ
Шпиндель	20X13	20X13	20X13	12Х18Н9Т	10X17H13M3T
Набивка сальника	ГРАФЛЕКС				Фторопласт

Технические характеристики

Диаметр номинальный, DN, мм		50	80	100	150		200	300	400	500
Давление номинальное PN, МПа (кгс/см²)		1,6 (16)
Класс герметичности затвора		А по ГОСТ 9544-93
Управление		от Электрического Исполнительного Механизма (электропривода)
Присоединение к трубопроводу		фланцевое
Направление подачи среды		Двустороннее
Установочное положение на трубопроводе		любое
Температура окружающей среды, °С		30с941нж, 30нж941нж, 30нж941нж1, 30с941п				От - 40 до + 40
Температура окружающей среды, °С		30лс941нж, 30нж941нж2				От - 60 до + 40
Температура рабочей среды, °С		30с941нж				до + 425
		30лс941нж				до + 425
		30с941п				до + 180
		30нж941нж				до + 350
		30нж941нж1				до + 200
		30нж941нж2				до + 350
Характеристика рабочей среды	30с941нж, 30лс941нж, 30с941п	Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки
Характеристика рабочей среды	30нж941нж, 30нж941нж1, 30нж941нж2	Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в- ва, хлористый водород - 29% масс. доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.
Масса без ЭИМ		22,5	38,5	52	92		153	415	640	1100
Масса с ЭИМ		40	55	69	110		203	500	780	1250

Схема

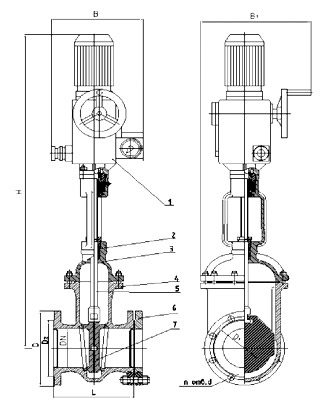

1 - ЭИМ, 2 - Набивка сальника, 3 - Крышка, 4 - Корпус задвижки, 5 - Шпиндель, 6 - Комплект монтажных частей, 7 - Клин.

Габаритные и присоединительные размеры

DN, мм	Размеры, мм
DN, мм	Н	L	D1	D2	D	d	n
50	875	180	102	125	160	18	4
80	980	210	133	160	195		4
100	1022	230	158	180	215		8
150	1190	280	212	240	280	22	8
200	1215	330	268	295	335	22	12
300	1850	500	410	370	460	26	12
400	2290	600	525	482	580	30	16
500	2600	700	650	585	710	33	20

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей).Дополнительно: наличие взрывозащищенного исполнения ЭИМ, исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30с941нж DN50, PN16, под жидкие среды с комплектом ответных фланцев.
