Задвижка клиновая с выдвижным шпинделем (лс, нж) 15нж(нж1,нж2). 30с15нж

Задвижка клиновая с выдвижным шпинделем (лс, нж) 15нж(нж1,нж2). 30с15нж

Задвижка соответствует требованиям ТУ3741-005-00218116- 95 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

  • уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;
  • по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование

30с15нж

30с15п

30лс15нж

 30нж15нж,
30нж15нж2

 30нж15нж1

Корпус, крышка

Сталь 25Л

20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Клин

20X13Л

25Л по фторопласту Ф4

20Х13Л, 20ГЛ

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Набивка сальника

Графлекс

Фторопласт

Шпиндель

20X13

12Х18Н9Т

10X17H13M3T

Технические характеристики

Диаметр номинальный, DN, мм

50

80

100

150

200

Давление номинальное PN, МПа (кгс/см2)

4,0 (40)

Класс герметичности затвора

А по ГОСТ 9544-93

Управление

ручное (от маховика)

Направление подачи среды

Двустороннее

Установочное положение на трубопроводе

любое

Температура окружающей среды, °С

30с15нж, 30нж15нж, 30с15п, 30нж15нж1

От - 40 до + 40

30нж15нж2, 30лс15нж

От - 60 до + 40

Температура рабочей среды, °С

30лс15нж

до + 425

30с15нж

до + 425

30с15п

до + 180

30нж15нж

до + 350

30нж15нж1

до + 200

30нж15нж2

до + 350

Характеристика рабочей среды

30с15нж, 30с15п, 30лс15нж

Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки.

30нж15нж,

30нж15нж1,

30нж15нж2

Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс. доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

исп.З, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 2, 4, 5

ряд 2 ГОСТ 12815-80)

Масса с фланцевым исполнением (кг)

25,5

42,5

60,5

130

202

Масса с присоед. под приварку (кг)

22,5

36

53

108

187

Вариант с фланцевым присоединением к трубопроводу

1 - Маховик, 2 - Шпиндель, 3 - Набивка сальника, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей.

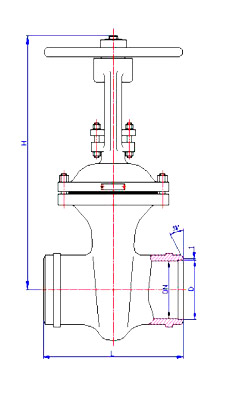

Вариант исполнения со сварным присоединением к трубопроводу

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

Н

H1

L

D

D1

D2

D3

d

n

D4

50

345

405

216

88

102

160

125

18

4

240

80

420

512

283

121

133

195

160

8

100

460

564

305

150

158

230

190

22

150

660

830

403

204

212

300

250

26

400

200

790

1010

419

260

285

375

320

30

12

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, присоединения к трубопроводу , необходимость комплектации ответными фланцами (комплект монтажных частей),

Дополнительно: исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30с15нж DN50, PN40, под жидкие среды с комплектом ответных фланцев.
