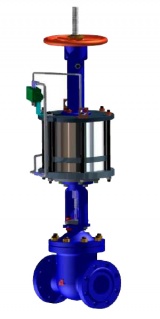

Предназначена для установки на технологических линиях в качестве автоматического запорного устройства при добыче, переработке и транспортировании природного газа, нефтепродуктов, воды, пара.
Наименование |
30лс615нж |
30с615нж |
30с615п |
Корпус, крышка |
Сталь 20ГЛ |
Сталь 25Л |
Сталь 25Л |
Клин |
20Х13Л, 20ГЛ |
20Х13Л |
Сталь 25Л по фторопласту Ф-4 |
Шпиндель |
20X13 |
20X13 |
20X13 |
Набивка сальника |
ГРАФЛЕКС |
Диаметр номинальный, DN, мм |
50 |
80 |
|
Давление номинальное PN, МПа (кгс/См2) |
2,5 (25) |
||
Класс герметичности затвора |
А по ГОСТ 9544-2005 |
||
Управление |
от Пневматического исполнительного механизма (ПЗ) |
||
Присоединение к трубопроводу |
фланцевое |
||
Направление подачи среды |
двустороннее |
||
Установочное положение на трубопроводе |
любое |
||
Температура окружающей среды, °С |
30с615нж; 30с615п |
От - 40 до + 40 |
|
30лс615нж |
От - 60 до + 40 |
||
Температура рабочей среды, °С |
30с615нж |
до + 425 |
|
30лс615нж |
до + 350 |
||
30с615п |
до + 180 |
||
Усилие, развиваемое приводом, в направлении: |
закрытия задвижки, не менее, кН |
10,5 |
12,7 |
открытия задвижки, не менее, кН |
21,0 |
25,0 |
|
Расход сжатого воздуха на цикл, куб.м |
0,025 |
0,050 |
|
Пневматическое питание силовой цепи, МПа |
для приводов без фильтра - стабилизатора давления воздуха |
0.4 ± 0,04 |
|
Для приводов с фильтром - стабилизатором давления воздуха |
0,6-0,8 |
||
Характеристика рабочей среды |
30с615нж, 30лс615нж, 30с615п |
Природный газ, вода, пар, нефть, нефтепродукты. Хлор Сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки |
|
Масса без ПЗ, не более, кг |
22,5 |
38,5 |
|
Масса с ПЗ, не более, кг |
94,5 |
110,5 |

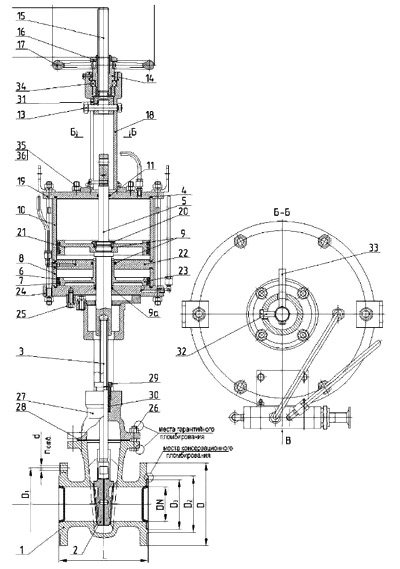

1 - Поршень, 2 - Средний фланец, 3 - Поршень, 4 - Нижний фланец, 5 - Болт, 6 - Гайка, 7 - Крышка, 8 - Прокладка, 9 - Резьбовая втулка, 10 - Сальник, 11 - Винт, 12 - Болт, 13 - Указатель, 14 - Подшипник, 15 - Гайка, 16 - Шпилька, 17 - Полукольцо, 18 - Верхний фланец, 19 - Гайка поршня, 20 - Поршень, 21 - Корпус, 22 - Клин, 23 - Шпиндель, 24 - Прокладка, 25 - Шток, 26 - Манжета, 27 - Манжета, 28 - Гильза, 29 - Кольца, 30 - Гильза, 31 - Кольцо, 32 - Прокладка, 33 - Болт, 34 - Ходовая втулка, 35 - Шпиндель дублера, 36 - Накидная гайка, 37 - Маховик, 38 - Стакан, 39 - Верхний фланец, 40 - Гайка поршня.

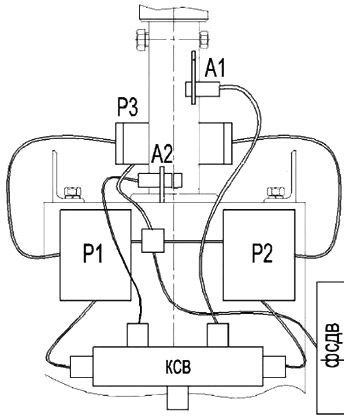

А1.А2 - Индуктивные датчики, Р1,Р2 - Распределительные соленоидные клапаны, РЗ - Пневмораспределитель, КСВ - Коробка соединительная взрывозащищенная, ФСДВ - Фильтр-стабилизатор давления воздуха.
Электротехнические устройства комплектов дополнительных устройств |
Маркировка взрывозащиты |
Соленоидный клапан (=24В) |
0ExiaIICT6 X |
Индуктивный бесконтактный датчик |
ExiaIICT6 X |
Переключающий усилитель |
[Exia]IIC |
Коробка соединительная взрывозащищенная КСВ- 4 |
2ExeIIT5 |
DN, мм |
Размеры, мм |
||||||||
D1 |
D1 |
D2 |
D3 |
Н |
H1 |
L |
d |
n |
|
50 |
160 |
125 |
102 |
88 |
1005 |
1135 |
180 |
18 |
4 |
80 |
195 |
160 |
133 |
121 |
1040 |
1170 |
210 |
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей). Дополнительно: наличие взрывозащищенного исполнения ПЗ, исполнение клина, дополнительные требования к испытаниям.
Задвижка клиновая т/ф 30с615нж DN50, PN25, под жидкие среды с комплектом ответных фланцев Упаковка плотный ящик.
