Задвижка клиновая с выдвижным шпинделем (лс, нж) 99нж (нж1,нж2, п). 30с99нж

Задвижка клиновая с выдвижным шпинделем (лс, нж) 99нж (нж1,нж2, п). 30с99нж

Задвижка соответствует требованиям ТУ3741-007-00218116-96 и ГОСТ и ГОСТ 5762-2002.

Предназначена для установки на технологических линиях в качестве запорного устройства при добыче, переработке и транспортировании природного газа, воды, пара.

Достоинства:

уплотнительные поверхности корпуса и клина наплавлены высоколегированной сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью;

по исполнению запорного органа задвижки изготавливаются с затвором в виде жёсткого или двухдискового клина (исполнение с двухдисковым клином значительно снижает вероятность заклинивания затвора при колебаниях температуры рабочей среды).

Материалы основных деталей

Наименование	30с99нж		30с99п	30нж99нж, 30нж99нж2	30лс99нж	30нж99нж1
Корпус, крышка	Сталь 25Л			12Х18Н9ТЛ	20ГЛ	12Х18Н12М3ТЛ
Клин	20X13Л		25л по фторопласту	12Х18Н9ТЛ	20ГЛ	12Х18Н12МЗТЛ
Набивка сальника	Графлекс					Фторопласт
Шпиндель		20X13		12Х18Н9Т	20X13	10X17H13M3T

Технические характеристики

Диаметр номинальный, DN, мм		50	80	100	150	200
Давление номинальное PN, МПа (кгс/см²)		2,5 (25)
Класс герметичности затвора		А по ГОСТ 9544-2005
Управление		ручное (от маховика)
Направление подачи среды		Двустороннее
Установочное положение на трубопроводе		любое
Температура окружающей среды, °С	30с99нж, 30с99п 30нж99нж, 30нж99нж1	От - 40 до + 50
Температура окружающей среды, °С	30нж99нж2, 30лс99нж	От - 60 до + 50
Температура рабочей среды, °С	30с99нж,	до + 425
	30нж99нж	до + 350
	30нж99нж1	до + 200
	30нж99нж2	до + 350
	30с99п	до + 180
	30лс99нж	до + 425
Характеристика рабочей среды	30с99нж, 30с99п, 30лс99нж	Природный газ, вода, пар, нефть, нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки.
Характеристика рабочей среды	30нж99нж, 30нж99нж1, 30нж99нж2	Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, хлористый водород - 29% масс. доли в-ва, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.
Присоединительные размеры и размеры уплотнительных поверхностей корпуса		исп.З, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей исп.2,4,5 ряд 2 ГОСТ 12815-80)
Масса с фланцевым исполнением (кг)		25,5	42,5	60,5	130	202
Масса с присоед. под приварку (кг)		22,5	36	53	108	187

Вариант с фланцевым присоединением к трубопроводу

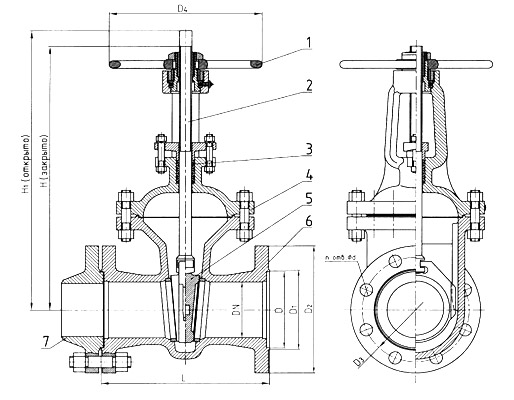

1 - Маховик, 2 - Шпиндель, 3 - Набивка сальника, 4 - Крышка, 5 - Клин, 6 - Корпус, 7 - Комплект монтажных частей.

Вариант исполнения со сварным присоединением к трубопроводу

Габаритные и присоединительные размеры

DN, мм	Размеры, мм
DN, мм	Н	H1	L	D	D1	D2	D3	d	n	D4
50	345	405	216	88	102	160	125	18	4	240
80	420	512	283	121	133	195	160	18	8
100	460	564	305	150	158	230	190	22
150	660	830	403	204	212	300	250	26		400
200	790	1010	419	260	278	360	310	26	12	400

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, тип присоединения к трубопроводу, необходимость комплектации ответными фланцами (комплект монтажных частей).

Дополнительно: исполнение клина, дополнительные требования к испытаниям.

Пример обозначения изделия при заказе:

Задвижка клиновая т/ф 30с99нж DN50, PN25, под жидкие среды с комплектом ответных фланцев.
