Клапан регулирующий клеточного типа фланцевый под ЭИМ типа "Honeywell" 25ч46нж

Клапан соответствует требованиям ТУ3722-001 -00218116-95 и ГОСТ 12893-2005.

Предназначен для регулирования расхода и других параметров рабочей среды на технологических линиях.

Достоинства:

  • уменьшение вибрации и снижение уровня шума при дросселировании достигается разделением потока на части путём применения перфорированных (клеточных) плунжеров. Данная конструкция позволяет избежать гидравлических ударов в системе.
  • клапаны выпускаются с линейной или равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

25ч46нж

Корпус, крышка

Чугун СЧ20

Детали затвора

сталь 20X13

Сальниковая набивка

Фторопласт-4

Прокладки

Фторопласт-4

Технические характеристики

Диаметр номинальный, DN, мм

80

100

Условная пропускная способность, Kvy, мЗ

40

63

80

100

63

100

125

160

Допустимая протечка воды в затворе при Р=0,4МПа, дмЗ/мин, не более

1,3

2,0

2,6

3,3

2,6

3,3

4,1

5,3

Давление номинальное PN, МПа (кгс/см2)

1,6(16)

Перепад давлений не более, МПа (кгс/см2)

1,6(16)

Температура окружающей среды, °С

От -25 до +40

Температура рабочей среды, °С

От -15 до +220

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

поГОСТ 12815-80 исп. 1 ряд 2

Масса (кг)

31

48

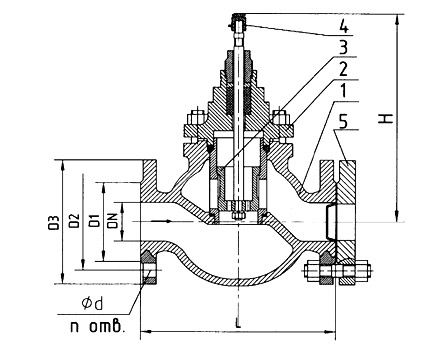

Схема

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - ЭИМ, 5 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D1

D2

D3

d

L

n

Н

80

133

160

195

18

310

4

286

100

158

180

215

350

8

326

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN). Дополнительно: условную пропускную способность (Kvy, мЗ/ч), необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе:

Клапан регулирующий 25ч46нж DN100, PN16, Kvy = 100мЗ/ч, характеристика - линейная.

Все клапаны регулирующие с Электрическим Исполнительным Механизмом:
