Клапан запорно-регулирующий односедельный фланцевый под ЭИМ типа " Honeywell" 25ч39п

Клапан запорно-регулирующий односедельный фланцевый под ЭИМ типа " Honeywell" 25ч39п
Клапан соответствует требованиям ТУ3722-001-00218116-95 и ГОСТ 12893-2005.

Предназначен для использования на центральных тепловых и индивидуальных тепловых пунктах (ЦТП и ИТП), вентиляционных системах тепличных хозяйств и в других областях народного хозяйства, для автоматического регулирования тепловых процессов.

Достоинства:

  • фторопластовое уплотнение в затворе обеспечивает требуемую герметичность в положении «закрыто».
  • клапаны выпускаются с линейной или равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

25ч39п

Корпус, крышка

Чугун СЧ20

Детали затвора

сталь 12Х18Н9ТЛ

Уплотнитель плунжера

фторопласт Ф-4

Сальниковая набивка

фторопласт Ф-4, графлекс

Прокладка

Паронит ПОН-Б

Технические характеристики



Диаметр номинальный, DN, мм

25

50

80

100

Условная пропускная способность, Kvy, мЗ

1,6; 2,5; 4,0; 6,3; 10

16; 25; 40

40; 63; 100

63; 100; 160

Относительная протечка в затворе, % от Kvy, не более

0,001

Давление номинальное PN, МПа (кгс/см2)

1,6(16)

Перепад давлений не более, МПа (кгс/см2)

0,4 (4)

0,2 (2)

Температура окружающей среды, °С

От - 30 до + 50

Температура рабочей среды, °С

От - 15 до+ 150

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со

средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

поГОСТ 12815-80 исп.1 ряд 2

Масса (кг)

12

19

36

48

Схема

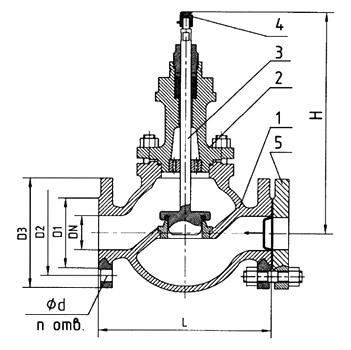

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Захват, 5 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D1

D2

D3

d

L

n

Н

25

68

85

115

14

160

4

272

50

102

125

160

18

230

260

65

122

145

180

290



80

133

160

195

310

302

100

158

180

215

350

8

325

При заказе необходимо указать:

обозначение изделия, диаметр номинальный (DN). Дополнительно: условную пропускную способность (Kvy, мЗ/ч), необходимость комплектации ответными фланцами (комплект монтажных частей).

Все клапаны регулирующие с Электрическим Исполнительным Механизмом:
