Клапан регулирующий односедельный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 25ч940нж

Клапан соответствует требованиям ТУ3742-016-00218118- 2001 и ГОСТ 12893-83.

Предназначен для применения в системах автоматического регулирования и управления технологическими процессами различных производств с целью непрерывного регулирования давления, расхода и других параметров рабочей среды.

Достоинства:

  • клапаны выпускаются с линейной и равнопроцентной пропускной характеристикой.

 Материалы основных деталей

Наименование

25ч940нж

Корпус, крышка

Чугун СЧ20

Детали затвора

сталь 20X13

Сальниковая набивка

Графлекс

Прокладка

ПОН-2

Технические характеристики

Диаметр номинальный, DN, мм

25

40

50

10

Условная пропускная способность, Кvy,  мЗ

3,2; 4,0; 6,3; 8;
10; 12,5; 16

10; 16;
25; 40

16; 25;
40; 63

40; 63;
100; 160

Допустимая протечка воды в затворе при Р=0,4МПа, дмЗ/мин, не более

0,053; 0,06; 0,1; 0,13;
0,16; 0,2; 0,26

0,16; 0,26;
0,4; 0,66

0,26; 0,4;
0,66; 1,0

0,66; 1,0;
1,6; 2,6

Давление номинальное PN, МПа (кгс/см2)

1,6 (16)

Перепад давлений не более, МПа (кгс/см2)

1,5 (15) 0,7 (7)

Температура окружающей среды, °С

От - 20 до + 50

Температура рабочей среды, °С

От - 15 до + 220

Характеристика рабочей среды

Вода, пар, воздух и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 на PN 1,6 исп.1, ряд 2

Масса (кг)

23

28

35

68

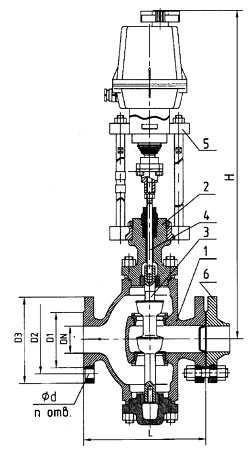

Схема



1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Шток 5 - ЭИМ, 6 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN,мм

Размеры, мм

D1

D2

D3

а

L

n

Н

25

68

85

115

14

160



575

40

88

110

145



200

4

590

50

102

125

160

18

230

610

80

133

160

195

310

8

668

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN). Дополнительно: условную пропускную способность (Kvy, мЗ/ч), наличие взрывозащищенного исполнения ЭИМ, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе:

Клапан регулирующий 25ч940нж DN50, PN16, Kvy = 40мЗ/ч, характеристика - линейная.
