Электрические исполнительные механизмы

 Согласно формулировке Госстандарта 14691-69 «Устройства исполнительные для систем автоматического регулирования» электрические исполнительные механизмы (сокращенно  ЭИМ)  – это  приборы, эксплуатирующие электрический импульс.

Что входит в компетенцию Э И М? Передвижение частей трубопроводной арматуры, а также задвижек, заслонок, затворов, клапанов, шиберов, шаровых кранов, отсекателей в сложной промышленной аппаратуре, необходимой для автоматического упарвления разнообразных технических процессов. Кроме того, электрические исполнительные механизмы незаменимы для открытия-закрытия на расстоянии ворот, дверей, люков, вентиляционных ходов, стоит только нажать на кнопку.

В цепочке управление – исполнение-регулирование электрические исполнительные механизмы занимают среднее звено. Алгоритм действия ЭИМ упрощенно выглядит так. Устройство, задача которого   управлять, посылает электросигнал. ЭИМ его улавливает и преобразует таким образом, что вызывает передвижение выходного элемента, который в свою очередь передает импульс для совершения работы последнего звена цепочки.

Основные технические характеристики

Тип

ST 0

ST 0,1

ST1

ST2

МТ

Усилие на штоке, Н

4500

6 300

10000

25000

25000

Мощность потребляемая (макс), Вт

2,75

15

15

90

120

Масса, не более, кг

4

7,8

9

21

30

Рабочее положение

Любое

Вертикальное

Степень защиты электропривода

IP54 EN

IP 65

IP 65

IP 55

Напряжение питания, В АС

Однофазное 220±10%

1-фаз.,3 - хфазн.

Частота, ГЦ

50/60±2%

Условия эксплуатации

Окружающая температура, °С

От минус 25 до 55

Относительная влажность, %

От 5 до 100%, при температуре +31° с конденсацией, макс. содержание воды 28г/кг сухого воздуха

Барометрическое давление, КПа

86...108

Общий вид ST 0,1

Р-1202/Е

426

429

513

P-1202/D

416

419

503

Р-1202/ВС

434

437

521

Р-1202/А

425

428

512

Исполнение

L

L1

L2

Примечание:
1) Взноситься для 24V АС: Размер "L", "L1" и "L2" повышается о 8 мм.
2) Взноситься для управления вручную с перманентной готовностью.
3) Взноситься для управления вручную без перманентной готовности.
4) Взноситься для управления вручную.

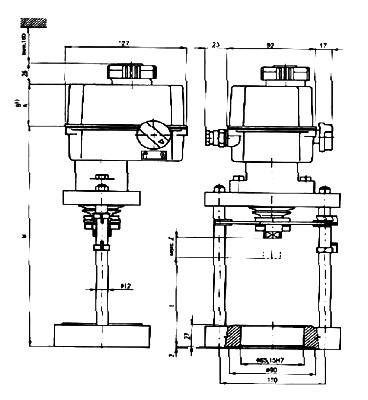

Общий вид ST 0

Р-1182/D

110

40

302

85

85

P-1182/B

103

25

265

55

85

P-1182/A

110

25

275

55

85

Исполнение

L

Z

M

А

В

Настоящие размеры относятся к исполнению с преобразователем и для исполнения с регулятором.

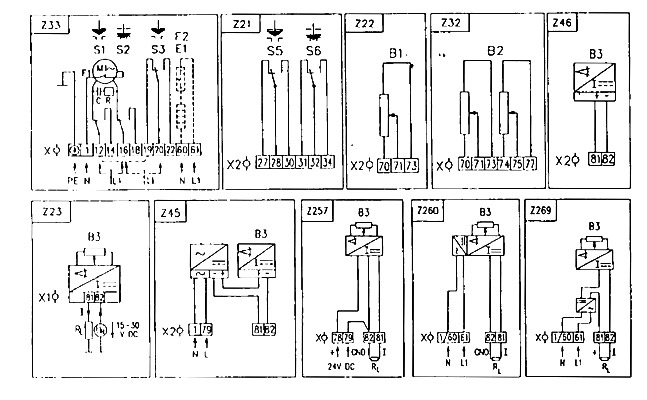

Электрическое присоединение ЭИМ ST1

Z21 - Схема присоединения добавочных позиционных переключателей, Z22 - Схема присоединения датчика сопротивления, простого, Z23 - Схема присоединения 2-проводникового преобразователя, Z32 - Схема присоединения датчика сопротивления, двойного, Z33 - Схема присоединения прибора с силовыми выключ. и позиционным выключателем, Z45 - Схема присоединения емкостного датчика (2-проводникового) с встроенным источником, Z46 - Схема присоед. емкостного датчика (2 -проводниковый) без встроенного источника, Z257 - Схема присоед. електронного датчика положения 3-провод. включение без источника, Z260 - Схема присоед. електронного датчика положения - 3-провод. включение с источником, Z269 - Схема присоед електронного датчика положения - 2 провод. включение с источником, В1 - Датчик положения - сопротивления, простый, В2 - Датчик положения - сопротивления, двойной, ВЗ - Электронный датчик положения, или емкостный датчик, С - Конденсатор, Е1 - Тепловое сопротивление, F1 - Тепловая защита, F2 - Термический выключатель теплового сопротивления, I - Выходные сигналы тока, М - Электродвигатель, R - Сопротивление осадительное, RL - Нагрузочное сопротивление, S1 - Силовый выключатель "открыто", S2 - Силовый выключатель "закрыто", S3 - Позиционный выключатель "открыто", S5 - Добавочный позиционный выключатель "открыто", S6 - Добавочный позиционный выключатель "закрыто", X,Х2 - Клеммная колодка.
