Клапан регулирующий односедельный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 25с(нж)997(998)нж, 25нж997(998)нж1

Клапан регулирующий односедельный фланцевый с Электрическим Исполнительным Механизмом (ЭИМ) 25с(нж)997(998)нж, 25нж997(998)нж1
Клапан соответствует требованиям ТУ3742-011-00218118-98 и ГОСТ 12893-2005.Предназначен - для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды.

Достоинства:

  • применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
  • клапаны выпускаются с линейной и ра в но про центно й пропускной характеристикой.

Материалы основных деталей

Наименование

25с997нж,
25с998нж

25нж997нж,
25нж998нж

25нж997нж1,
25нж998нж1

Корпус, крышка

Сталь 25JI

12Х18Н9ТЛ

12Х18Н12МЗТЛ

Детали затвора

Сталь 20X13

14X17Н2

10X11H23T3MP,
10X17H13M3T

Набивка сальника

Графлекс

Прокладки

Паронит ПОН-Б

Паронит ПК

Технические характеристики

Диаметр номинальный, DN, мм

15

Условная пропускная способность, Kvy, мЗ

0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5

Допустимая протечка воды в затворе при Рисп.=1,6МПа, дмЗ/мин, не более

0,0032; 0,0053; 0,0083; 0,0132; 0,0194; 0,032; 0,053; 0,083

Давление номинальное PN, МПа (кгс/см2)

25с997нж, 25нж997нж (ГА 68001) - 4,0 (40)

25с998нж, 25нж998нж (ГА 68002) - 6,3 (63)

Перепад давлений не более, МПа (кгс/см2)

2,5 (25)

Температура окружающей среды, °С

От -25 до +50

Температура рабочей среды, °С

От -40 до +220

Характеристика рабочей среды

25с997нж,
25с998нж

Хлор Сухой, газообразный и жидкий с влажностью до 0.04% масс.доли вещества. Жидкие или газообразные среды, по отношению к которым применяемые материалы коррозионностойки

25нж997нж,
25нж998нж,
25нж997нж1,
25нж998нж1

Воздух, вода, щелочь, перекись водорода, рассол (водный раствор СаС12), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли, хлористый водород-29%, винилхлорид-64% и другие среды, по отношению к которым применяемые материалы коррозионностойки.

Присоединительные размеры и размеры уплотнительных поверхностей

по ГОСТ 12815-80 исп. 5 ряд 2

Масса без ЭИМ (кг)

25с997нж - 13 кг, 25с998нж - 21.4 кг

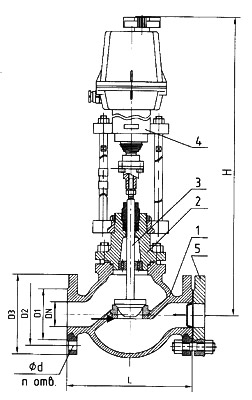

Схема

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - ЭИМ, 5 - Комплект монтажных частей.

Габаритные и присоединительные размеры

Обозначение

DN, мм

Размеры, мм

D1

D2

D3

D4

D5

n

d

Н

L

25с997нж, 25нж997нж, 25нж997нж1

15

28

40

47

65

95

4

14

540

130

25с998нж, 25нж998нж, 25нж998нж1

15

28

40

47

75

105

180

Пример обозначения изделия при заказе:

Клапан регулирующий 25с997нж DN15, PN40, Kvy = 1,0мЗ/ч, характеристика - линейная.
