(типа т/ф 30с18нж, 30лс18нж, 30с918нж, 30лс918нж, 30нж18нж, 30с76нж, 30лс76нж, 30нж76нж, 30с976нж, 30лс976нж, 30нж976нж)
DN 50, 80,100; 150; 200;
PN 6,3 МПа; PN 10,0; 12,5; 16,0 МПа
Изготовление и поставка по ТУ 3741-043-00218147-2005
Задвижки стальные клиновые с выдвижным шпинделем (и жестким клином) применяются в качестве запорных устройств на технологических линиях нефтегазодобывающей и нефтеперерабатывающей промышленности, энергетики и коммунального хозяйства. Герметичность затвора задвижек по классу А ГОСТ 9544 (-2005). Корпусные детали изготовляются из стали 25Л, 12X18H9TЛ,12X18Н12M3TЛ, хм25Л по ТУ 4112-017-00218147-99 (KCU-60 > 400 кДж/м2), или из материала заказчика методом литья. Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, попутный нефтяной и природный газ.
Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек. Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Задвижки изготовляются с клином жесткой конструкции. Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821, под приварку встык, до DN 200 включительно: вантузное с фланцем по ГОСТ 12815 и с ответным фланцем по ГОСТ 12821 или с заглушкой. Задвижки изготовляются с ручным управлением, под электропривод, с нормальным и взрывозащищенным электроприводом, а так же со специальным типом и требованиями по управлению.
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | 02 | Вода, пар | ||||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 03 | Сталь 25Л | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | 09 | Электрический привод | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ |
04 | Сталь хм25Л | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | 07 | Агрессивные среды | ||||
25 | Сталь 12Х18Н9ТЛ | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | ||||||
27 | Сталь 12Х18Н12МЗТЛ | 05 | Фланцевое исполнение 5 ГОСТ 12815-80 | ||||||
06 | Фланцевое исполнение 6 ГОСТ 12815-80 | ||||||||
07 | Фланцевое исполнение 7 ГОСТ 12815-80 | ||||||||
08 | Фланцевое исполнение 8 ГОСТ 12815-80 | ||||||||
09 | Фланцевое исполнение 9 ГОСТ 12815-80 | ||||||||
10 | Комбинированное для холодной врезки | ||||||||
16 | Под приварку встык | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 04 | до +120 | У1 | А |
09 | до +350 | ХЛ1 | |||
12 | до +450 | ||||
32 | от -40 до +120 | ||||
99 | Прочие | Прочие | Прочие |
Пример: Задвижка клиновая с выдвижным шпинделем DN150 PN 6,3 МПа ХЛ1 из стали ХМ25Л, под приварку встык, с электроприводом, для рабочей среды «вода-пар», с температурой до +120 °С, класс герметичности А, соответствует обозначению: Задвижка К313008-150 PN 6,3 МПа исполнение: А11 В04 С16 D09 Е02 F04 ХЛ1 А.

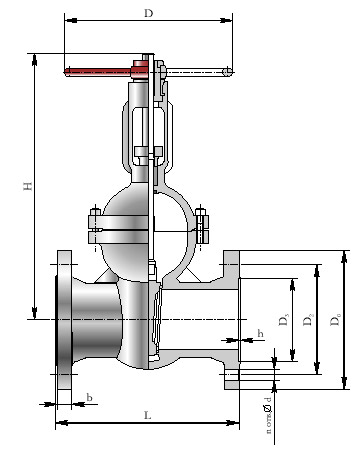

Рис. 1
Рис. 4
Рис. 5
Рис. 7

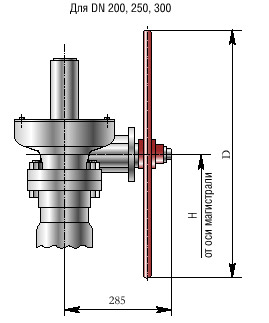

Рис. 8
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | d1 | D2 | D3 | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
150 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 441 | 655 | 614 | 400 | 340 | - | 147 | 280 | 204 | 35 | 33 | 8 | 155 | 155 | 1;7 |
10,0 | 539 | 1101 | 729 | 800 | 350 | 155 | 290 | 203 | 43 | 12 | 242 | 216 | |||||
12,5 | 547 | 47 | 260 | 234 | |||||||||||||
16,0 | |||||||||||||||||
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 6,3 | 650 | 655 | 614 | 400 | 340 | 142 | 147 | 280 | 161 | 35 | 8 | 225 | 225 | 2;7 | ||
10,0 | 793 | 1101 | 729 | 800 | 350 | 136 | 155 | 290 | 43 | 12 | 342 | 317 | |||||
12,5 | 811 | 47 | 366 | 341 | |||||||||||||
16,0 | |||||||||||||||||
Под приварку встык | 6,3 | - | 655 | 614 | 400 | - | - | - | - | - | - | - | - | - | 3;7 | ||
10,0 | 450 | 1101 | 729 | 800 | 139 | 195 | 169 | ||||||||||
12,5 | 206 | 180 | |||||||||||||||
16,0 | |||||||||||||||||
Вантузное, фланец исп. 3 ГОСТ 12815 | 6,3 | 445 | 655 | 614 | 400 | 340 | 142 | 147 | 280 | 204 | 35 | 8 | 132 | 132 | 4;7 | ||
10,0 | 495 | 1101 | 729 | 800 | 350 | 136 | 155 | 290 | 203 | - | 12 | 229 | 204 | ||||
12,5 | 499 | 231 | 206 | ||||||||||||||
16,0 | |||||||||||||||||
Вантузное с заглушкой, фл. исп. 3 ГОСТ 12815 | 6,3 | 502 | 655 | 614 | 400 | 340 | 142 | 147 | 280 | 204 | 35 | 8 | 167 | 167 | 5;7 | ||
10,0 | 582 | 1101 | 729 | 800 | 350 | 136 | 155 | 290 | 203 | - | 12 | 271 | 246 | ||||
12,5 | 583 | 275 | 249 | ||||||||||||||
16,0 | |||||||||||||||||

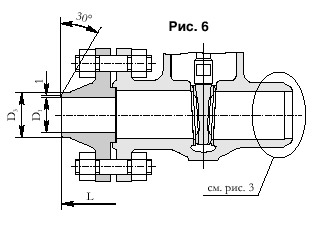

Вантузное, фланец исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 6,3 | 650 | 655 | 614 | 400 | 340 | 142 | 147 | 280 | 161 | 35 | 8 | 168 | 168 | 6;7 | ||
10,0 | 623 | 1101 | 729 | 800 | 350 | 136 | 155 | 290 | 203 | - | 12 | 279 | 254 | ||||
12,5 | 631 | 285 | 259 | ||||||||||||||
16,0 |
200 | Фланцевое исп.3 ГОСТ 12815 | 6,3 | 530 | 910 | 886 | 640 | 405 | - | - | 345 | 260 | 41 | 33 | 12 | 340 | 289 | 1,7,8 |
295 | |||||||||||||||||
Фланцевое исп.3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 755 | 198 | 222 | 451 | 400 | 2,7,8 | |||||||||||
405 | |||||||||||||||||
Под приварку встык | 550 | - | - | 198 | - | 260 | - | - | - | 296 | 249 | 3,7,8 | |||||
250 | |||||||||||||||||
Вантузное, фланец исп. 3 ГОСТ 12815 | 540 | 405 | 345 | 41 | 33 | 12 | 320 | 271 | 4,7,8 | ||||||||
272 | |||||||||||||||||
Вантузное с заглушкой, фл. исп. 3 ГОСТ 12815 | 604 | 377 | 329 | 5,7,8 | |||||||||||||
Вантузное, фланец исп. 3 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 653 | 198 | 222 | 375 | 327 | 6,7,8 |
Примечание: Фланцы корпусов изготавливаются в исполнении 1...7 по ГОСТ 12815-80 и в исполнении под приварку.
Размер h: для DN 100...200 h=3 мм.
