(типа т/ф 31с18нж, 31 лс18нж, 31нж18нж)
DN 250; 300; 350; 400; 500 РN 6,3 МПа; 8.0 МПа
Изготовление и поставка по ТУ 3741-043-00218147-2005 (взамен ТУ 3741-043-00218147-2004)
Задвижки клиновые с выдвижным шпинделем применяются в качестве запорных устройств на технологических линиях нефтегазодобывающей и нефтегазоперерабатывающей промышленности, энергетики и коммунального хозяйства. Герметичность затвора задвижек по классу А ГОСТ 9544-2005.
Корпусные детали изготовляются из стали 25Л, хм25Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ или из материала заказчика методом горячей объемной штамповки.
Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, метанол, неагрессивный природный газ, содержащий жидкие углеводороды. Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.
Присоединение к трубопроводу: фланцевое ГОСТ 12815-80, исполнение 2,3,4, 5, 7; под приварку встык.
Задвижки изготовляются с ручным управлением, под электропривод, с нормальным и взрывозащищенным электроприводом,а так же со специальным типом и требованиями по управлению.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN; на работоспособность и герметичность затвора водой давлением 1,1 PN или воздухом давлением 0,6 МПа. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия.
По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар». При включении в проекты или заявки данных задвижек с дополнительными требованиями, например, с климатическим исполнением Т1 по ГОСТ 15150, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | 02 | Вода, пар | ||||||
11 | Задвижки клиновые с выдвижным шпинделем | 03 | Сталь 25Л | 09 | Электрический привод | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ | ||
04 | Сталь хм25Л | 02 | Фланцевое исполнение 2 ГОСТ 12815 | 08 | Агрессивные среды со специальными свойствами | ||||
25 | Сталь 12Х18Н9ТЛ | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | ||||||
27 | Сталь 12Х18Н12МЗТЛ | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | ||||||
05 | Фланцевое исполнение 5 ГОСТ 12815-80 | ||||||||
07 | Фланцевое исполнение 7 ГОСТ 12815-80 | ||||||||
16 | Под приварку встык | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с выдвижным шпинделем | 11 | до +425 | У1 | А |
ХЛ1 | |||||
Т1 | |||||
99 | Прочие | Прочие |
Пример: Задвижка клиновая с выдвижным шпинделем DN 250 PN 6,3 МПаХЛ1 из стали хм25Л, под приварку встык, с ручным управлением, для рабочей среды «жидкие нефтепродукты» с температурой до +425 °С, класс герметичности А, соответствует обозначению: Задвижка К313029-250 PN 6,3 МПа исполнение: А11 B04 C16 D00 Е05 F11 ХЛ1 А.

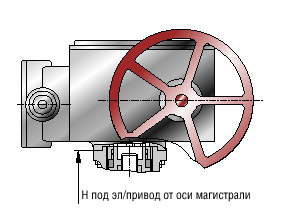

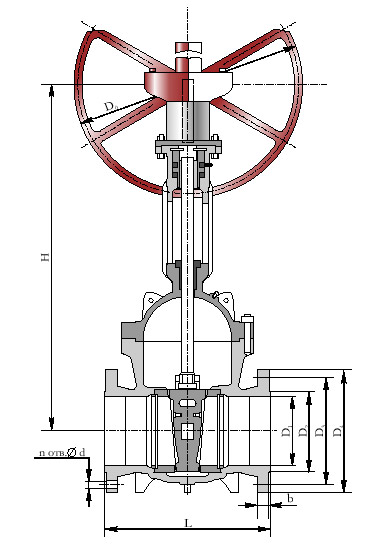

Рис. 1
Рис. 2
Рис. 3
Рис. 4
Рис. 5
Рис. 6
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | h | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
250 | Фланцевое исп.2 по ГОСТ 12815 | 6,3 | 622 | 1444 | 1065 | 640 | 470 | - | 400 | 312 | 4 | 45 | 39 | 12 | 615 | 565 | 1;3 |
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 858 | 278 | 246 | 770 | 720 | 2;3 | |||||||||||
Под приварку встык | 650 | - | - | 278 | - | 246 | - | - | - | - | 560 | 510 | 6;3 |
300 | Фланцевое исп.2 по ГОСТ 12815 | 6,3 | 711 | 1643 | 1253 | 400 | 530 | 300 | 460 | 363 | 5 | 50 | 39 | 16 | 874 | 810 | |
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | 789 | 725 | |||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 6,3 | 953 | 1643 | 1253 | 400 | 530 | 460 | 363 | 50 | 39 | 16 | 1060 | 768 | ||||
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Под приварку встык | 6,3 | 750 | 1314 | 1225 | 600 | - | 294 | - | - | - | - | - | - | 789 | 725 | ||
8,0 | 750 | 1314 | 1225 | 600 | - | 294 | - | - | - | - | - | - | 789 | 725 |
350 | Фланцевое исп.2 по ГОСТ 12815 | 6,3 | 838 | 1920 (1893) | 1349 | 450 (930) | 595 | - | 525 | 421 | 5 | 56 | 39 | 16 | 1127 (1144) | 1080 | 1;3 |
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1124 | 382 | 342 | 1405 (1422) | 1358 | 2;3 | |||||||||||
Под приварку встык | 8,0 | 850 | - | - | 384 | - | 361 | - | - | - | - | 1002 (1019) | 955 | 6;3 |
400 | Фланцевое исп.2 по ГОСТ 12815 | 6,3 | 864 | 1539 | 1461 | 600 | 670 | 377 | 473 | 585 | 5 | 62 | 42 | 16 | 1405 | 1357 | 1,2 |
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 6,3 | 1180 | 1539 | 1461 | 600 | 670 | 377 | 473 | 585 | 5 | 62 | 42 | 16 | 1807 | 1724 | 1,3 | |
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Под приварку встык | 6,3 | 950 | 1539 | 1461 | 600 | - | - | - | - | - | - | - | - | 1260 | 1212 | 1,7 | |
8,0 | 950 | 1539 | 1461 | 600 | - | - | - | - | - | - | - | - | 1260 | 1212 |
500 | Фланцевое исп.2 по ГОСТ 12815 | 6,3 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 6,3 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ||
8,0 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
Под приварку встык | 6,3 | 1150 | 2322 | 1928 | 800 | 490 | - | - | - | - | - | - | - | 2505 | 2410 | 1,7 | |
8,0 | 1150 | 2322 | 1928 | 800 | 490 | - | - | - | - | - | - | - | 2505 | 2410 |
Примечание: Фланцы корпусов изготавливаются в исполнении 1...7 по ГОСТ 12815-80 и в исполнении под приварку.
