(типа т/ф 30с41нж, 30с15нж, 30лс15нж, 30с941 нж, 30с99нж, 30лс99нж, 30с915нж, 30лс915нж, 30с541 нж, 30лс41нж, 30с999нж, 30лс999нж, 30с515нж, 30лс515нж, 30с599нж, 30лс599нж, 30нж41нж, 30нж15нж, 30нж941нж, 30нж915нж, 30нж541нж, 30нж515нж)
DN 100; 150; 200; 250; 300; 400; 500
Изготовление и поставка по ТУ 3741-043-00218147-2005 (взамен ТУ 3741-024-00218147-99)
Задвижки клиновые с выдвижным шпинделем предназначены для установки их на трубопроводы в качестве запорных устройств. Герметичность затвора задвижек по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 25Л, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ, хм25Л по ТУ 4112-017-00218147-99 (KCU-60 > 400 кДж/м2), или из материала заказчика методом литья. Рабочая среда: вода, пар, жидкие и газообразные нефтепродукты, во до газонефтяные смеси, попутный нефтяной и природный газ.
Допускается применение на других рабочих средах, неагрессивных к материалам деталей задвижек.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1. Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12820 или ГОСТ 12821. Исполнение фланцев 1...7 или под приварку.
Задвижки изготовляются с ручным управлением, под электропривод, с нормальным и взрывозащищенным электроприводом, а так же со специальным типом и требованиями по управлению.
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | 02 | Вода, пар | ||||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 03 | Сталь 25Л | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 09 | Электрический привод | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ |
04 | Сталь хм25Л | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | 07 | Агрессивные среды | ||||
25 | Сталь 12Х18Н9ТЛ | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | ||||||
27 | Сталь 12Х18Н12МЗТЛ | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | ||||||
05 | Фланцевое исполнение 5 ГОСТ 12815-80 | ||||||||
08 | Фланцевое исполнение 8 ГОСТ 12815-80 | ||||||||
09 | Фланцевое исполнение 9 ГОСТ 12815-80 | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
11 | Задвижки клиновые с цельным или упругим клином с выдвижным шпинделем | 11 | до +425 | У1 | А |
31 | от -10 до +40 | ХЛ1 | |||
99 | Прочие | Прочие |
Пример: Задвижка клиновая с выдвижным шпинделем DN 350 PN 4,ОМ Па ХЛ1 из стали хм25Л, с ручным управлением, фланцевое исполнение 1 ГОСТ 12815-80, для рабочей среды «жидкие нефтепродукты» с температурой до +425 °С, класс герметичности А, соответствует обозначению:
Задвижка К313010-350 PN 4,0 МПа исполнение: А11 В04 C01 D00 Е05 F11 ХЛ1 А.

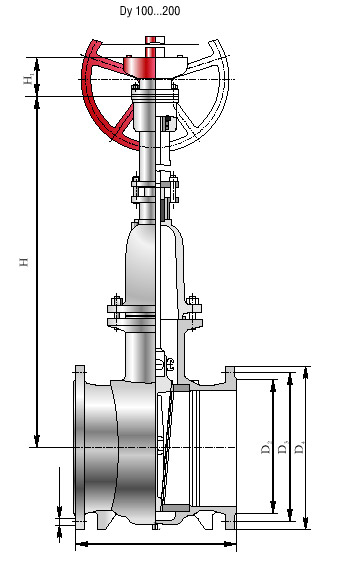

Рис. 1

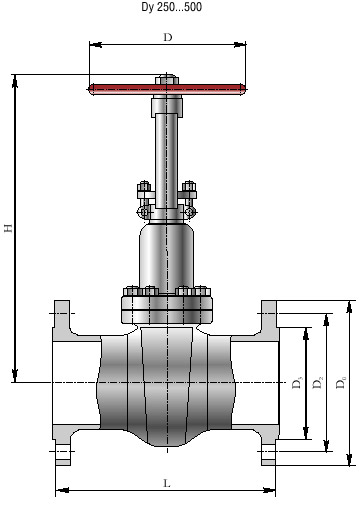

Рис.2
Рис. 3
Рис. 4
Основные габаритные и присоединительные размеры
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D | D0 | D1 | D2 | D3 | h | b | d | руч. | под элп. | ||||||
руч. | под элп. | ||||||||||||||||
100 | Фланцевое исп.2 ГОСТ 12815 | 1,6 | 229 | 453 | - | 240 | 215 | - | 180 | 149 | 4,5 | 17 | 18 | 8 | 36 | - | 1 |
2,5 | 305 | 230 | 190 | 21 | 22 | 43,5 | |||||||||||
4,0 | 305 | 23 | 44 | ||||||||||||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 340 | 453 | - | 240 | 215 | 96 | 180 | 110 | 4,5 | 17 | 18 | 8 | 48 | - | 2 | |
2,5 | 448 | 230 | 190 | 21 | 22 | 60,5 | |||||||||||
4,0 | 448 | 23 | 62 |
150 | Фланцевое исп.2 ГОСТ 12815 | 1,6 | 267 | 576 | - | 280 | 280 | - | 240 | 203 | 4,5 | 19 | 22 | 8 | 58 | - | 1 |
2,5 | 403 | 300 | 250 | 25 | 26 | 74,5 | |||||||||||
4,0 | 27 | 75 | |||||||||||||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 392 | 576 | - | 280 | 280 | 146 | 240 | 161 | 4,5 | 19 | 22 | 8 | 73 | - | 2 | |
2,5 | 554 | 300 | 250 | 25 | 26 | 112 | |||||||||||
4,0 | 27 | 112 |
200 | Фланцевое исп.2 по ГОСТ 12815 | 1,6 | 292 | 792 | - | 400 | 335 | - | 295 | 259 | 4,5 | 24 | 22 | 12 | 105 | - | 1 |
4,0 | 419 | 375 | 320 | 35 | 30 | 148 | |||||||||||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 421 | 792 | - | 400 | 335 | 200 | 295 | 222 | 4,5 | 24 | 22 | 12 | 138 | - | 2 | |
4,0 | 600 | 375 | 320 | 35 | 30 | 219 |
250 | Фланцевое исп.2 по ГОСТ 12815 | 1,6 | 380 | 1054 | 993 | 500 | 405 | - | 355 | 312 | 4,5 | 24 | 26 | 12 | 216 | 168 | 4;3 |
4,0 | 457 | 1322 | 982,5 | 410 | 39 | 33 | 324 | 278 | |||||||||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 472 | 1054 | 993 | 500 | 405 | 254 | 355 | 278 | 4,5 | 24 | 26 | 12 | 265 | 217 | 2;3 | |
4,0 | 655 | 1322 | 982,5 | 250 | 410 | 39 | 33 | 341 | 385 |
300 | Фланцевое исп.2 по ГОСТ 12815 | 1,6 | 365 | 1500 | 1182 | 640 | 460 | - | 410 | 363 | 4,5 | 24 | 26 | 12 | 330 | 289 | 4;3 |
4,0 | 511 | 510 | 450 | 42 | 33 | 16 | 410 | 362 | |||||||||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 500 | 1500 | 1182 | 640 | 460 | 303 | 410 | 333 | 4,5 | 24 | 26 | 12 | 389 | 343 | 2;3 | |
4,0 | 730 | 510 | 300 | 450 | 330 | 42 | 33 | 16 | 546 | 498 |
400 | Фланцевое исп.2 по ГОСТ 12815 | 1,6 | 600 | 2131 | 1562 | 640 | 580 | - | 525 | 473 | 5 | 32 | 30 | 16 | 828 | 777 | 4;3 |
2,5 | 600 | 2131 | 640 | 610 | 550 | 44 | 33 | 888 | 837 | ||||||||
838 | 983 | 932 | |||||||||||||||
4,0 | 838 | 2096 | 930 | 655 | 585 | 54 | 39 | 1051 | 987 | ||||||||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 762 | 2131 | 1562 | 640 | 580 | 432 | 525 | 398 | 5 | 32 | 30 | 16 | 910 | 859 | 2;3 | |
2,5 | 812 | 2131 | 640 | 610 | 550 | 44 | 33 | 1013 | 962 | ||||||||
1050 | 1108 | 1057 | |||||||||||||||
4,0 | 1120 | 2096 | 930 | 655 | 585 | 54 | 39 | 1305 | 1241 |
500 | Фланцевое исп.2 по ГОСТ 12815 | 1,6 | 700 | 2390 | 1823 | 640 | 710 | - | 650 | 575 | 5 | 40 | 33 | 20 | 1015 | 960 | 4;3 |
2,5 | |||||||||||||||||
4,0 | |||||||||||||||||
Фланцевое исп.2 по ГОСТ 12815 с ответными фланцами по ГОСТ 12821 | 1,6 | 894 | 2390 | 1823 | 640 | 710 | 535 | 650 | 501 | 5 | 40 | 33 | 20 | 1210 | 1155 | 2;3 | |
2,5 | |||||||||||||||||
4,0 |
Примечание: Фланцы корпусов изготавливаются в исполнении 1...7 по ГОСТ 12815-80 и в исполнении под приварку.
