Затвор поворотный дисковый регулирующий ВА 99015
Дисковый затвор данной модели выпускается для применения в трубопроводах с низким давлением. Малый вес конструкции и узкий бесфланцевый корпус позволяют легко производить монтаж на трубопровод, звенья которого не испытывают дополнительной нагрузки. Отсутствие седла обуславливает малый крутящий момент, в результате чего затвор эффективен для четкого контроля и регулирования
потока среды. Положение диска фиксируется с помощью специального замкового устройства, расположенного в верхней части штока.
Тип конструкции: затвор поворотный с симметрично закрепленным диском, без седла.
Условный проход: DN 40 - DN 1200
Рабочее давление: PN 0,5
Температура рабочей среды: до +600° С
(в зависимости от материала конструкции)
Управление: ручное - рукоятка DN 40 - DN 600, ручное - через редуктор DN 40 - DN 1200, электро или пневмопривод DN 40 - DN 1200
Присоединение: бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды: любое
Климатическое исполнение: У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69
Стандартный материал конструкции: корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена шток: легированная сталь/нержавеющая сталь
Основные рабочие среды: неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ. Слабоагрессивные газообразные среды (в том числе
влагосодержащие). Агрессивные: пары кислот, природный газ и газообразные нефтепродукты, доменный и коксовый газы, газообразные углеводороды, газообразный аммиак

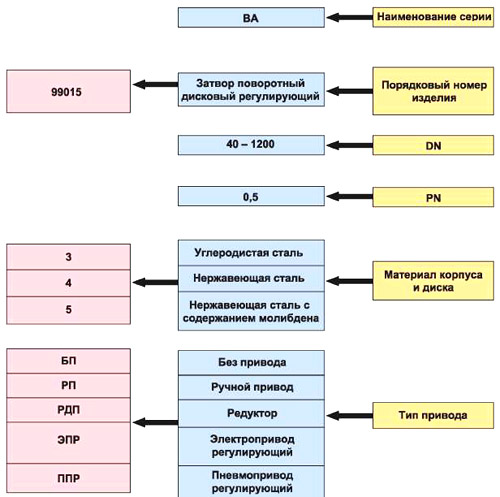

Классификатор для определения исполнения затвора ВА 99015
Пример обозначения затвора поворотного:
ВА 99015-100-0.5-3-4-РП ТУ 3741-025-29012225-2006
Затвор дисковый регулирующий ВА99015, DN 100, PN 0.5, с корпусом из углеродистой стали, диском из нержавеющей стали, с ручным приводом.
Основные габаритно-весовые и технические характеристики затвора ВА 99015

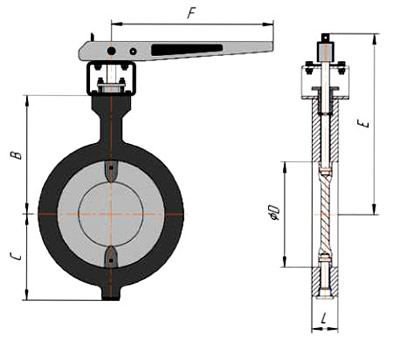

Исполнение затвора с рукояткой
Исполнение затвора с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99015
Обозначение |
DN |
Размеры, мм |
Масса, кг |
Крут. момент, Нм |
||||||||||
D |
L |
С |
В |
Е |
F |
Е1 |
L1 |
D2 |
(11 |
а, град |
||||
ВА99015-040 |
40 |
40 |
30 |
72 |
130 |
240 |
195 |
320 |
127 |
- |
- |
- |
4,4 |
8 |
ВА99015-050 |
50 |
50 |
30 |
76 |
135 |
245 |
195 |
325 |
127 |
- |
- |
- |
4,9 |
8 |
ВА99015-065 |
65 |
65 |
30 |
84 |
142 |
252 |
195 |
332 |
127 |
- |
- |
- |
5,4 |
12 |
ВА99015-080 |
80 |
80 |
30 |
92 |
150 |
260 |
195 |
340 |
127 |
- |
- |
- |
5,9 |
17 |
ВА99015-100 |
100 |
100 |
30 |
102 |
160 |
270 |
195 |
350 |
127 |
- |
- |
- |
6,4 |
20 |
ВА99015-125 |
125 |
125 |
30 |
114 |
172 |
282 |
195 |
362 |
127 |
- |
- |
- |
6,9 |
40 |
ВА99015-150 |
150 |
150 |
34 |
135 |
195 |
305 |
250 |
385 |
127 |
- |
- |
- |
7,5 |
50 |
ВА99015-200 |
200 |
200 |
34 |
160 |
220 |
330 |
250 |
410 |
127 |
- |
- |
- |
14,5 |
75 |
ВА99015-250 |
250 |
250 |
38 |
195 |
250 |
370 |
300 |
480 |
182 |
- |
- |
- |
17,8 |
140 |
ВА99015-300 |
300 |
300 |
38 |
220 |
275 |
394 |
300 |
504 |
182 |
- |
- |
- |
19,8 |
150 |
ВА99015-350 |
350 |
336 |
38 |
248 |
293 |
412 |
300 |
522 |
182 |
- |
- |
- |
28,8 |
160 |
ВА99015-400 |
400 |
386 |
50 |
300 |
315 |
435 |
500 |
543 |
182 |
495 |
22 |
22,5 |
56 |
300 |
ВА99015-500 |
500 |
486 |
50 |
360 |
365 |
485 |
500 |
594 |
182 |
600 |
22 |
22,5 |
81 |
340 |
ВА99015-600 |
600 |
586 |
50 |
425 |
415 |
535 |
500 |
644 |
182 |
705 |
26 |
18 |
101 |
360 |
ВА99015-700 |
700 |
686 |
50 |
475 |
465 |
- |
- |
694 |
182 |
810 |
26 |
15 |
184,3 |
380 |
ВА99015-800 |
800 |
786 |
50 |
530 |
515 |
- |
- |
745 |
182 |
920 |
30 |
15 |
212,3 |
400 |
ВА99015-1000 |
1000 |
986 |
65 |
645 |
635 |
- |
- |
1060 |
388 |
1120 |
30 |
12,86 |
278 |
1400 |
ВА99015-1200 |
1200 |
1186 |
80 |
755 |
760 |
- |
- |
1185 |
388 |
1320 |
30 |
11,25 |
329 |
1600 |
У затворов с ВА99015-040 по ВА99015-200 значение:
L2 = 195 мм
d1 = 175 мм
У затворов с ВА99015-250 по ВА99015-800 значение:
L2 = 242 мм
d1 = 250 мм
У затворов ВА99015-1000 и ВА99015-1200 значение:
L2 = 320 мм
d1 = 600 мм
