Дисковые затворы данной модели специально спроектированы для использования в системах общепромыш-ленного назначения и, особенно в системах отопления, вентиляции и кондиционирования. Затворы серии ВА 99003 после установки требуют лишь минимального специального технического обслуживания.Бесфланцевый корпус имеет универсальную конструкцию, позволяющую производить монтаж между фланцами. Корпуса затворов DN 40–80 выпускаются в исполнении без монтажных проушин, корпуса затворов DN 100–200 выпускаются в исполнении с двумя монтажными проушинами.
Тип конструкции: Затворы с монолитным седлом из эластомера и симметричным диском без покрытия.
Условный проход: DN 40 -DN 300.
Рабочее давление: PN 6, 10.
Температура рабочей среды: до +130° С (в зависимости от материала конструкции).
Управление:
ручное – рукоятка DN 40 -DN 250
ручное – через редуктор DN 40 -DN 300
электро или пневмопривод DN 40 -DN 300
Тип седла: монолитное.
Класс герметичности: А по ГОСТ 9544-93.
Присоединение: бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода -по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение: любое, кроме положения электроприводом вниз для электроприводных затворов.
Направление подачи рабочей среды: любое.
Климатическое исполнение: У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69.
Стандартный материал конструкции:
корпус: серый чугун,
диск: чугун с шаровидным графитом/ нержавеющая сталь,
шток: легированная сталь/нержавеющая сталь,
седло: ЭПДМ/Нитрил.
Основные рабочие среды: неагрессивные: холодное и горячее водоснабжение, канализационная вода, пар низкого давления, сжатый воздух.

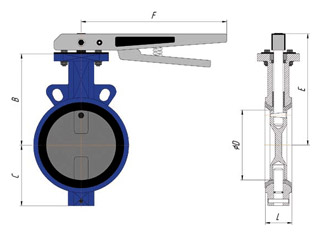

Исполнение затвора с рукояткой
Таблица 1: Габаритно-весовые характеристики затвора ВА 99003
Обозначение |
DN |
Размеры, мм |
Масса, кг |
||||||
B |
C |
L |
D |
F |
E |
с рычагом |
с редуктором |
||
ВА99003-040 |
40 |
103 |
53 |
33 |
40 |
133 |
1,8 |
6,1 |
|
ВА 99003-050 |
50 |
113 |
59 |
43 |
50 |
143 |
2,2 |
7,3 |
|
ВА 99003-065 |
65 |
121 |
67 |
65 |
151 |
2,7 |
7,7 |
||
ВА 99003-080 |
80 |
128 |
75 |
46 |
80 |
265 |
158 |
3,3 |
8,4 |
ВА 99003-100 |
100 |
146 |
94 |
52 |
100 |
176 |
5,0 |
10,1 |
|
ВА 99003-125 |
125 |
158 |
108 |
125 |
188 |
6,5 |
12,1 |
||
ВА 99003-150 |
150 |
174 |
120 |
56 |
150 |
206 |
8,0 |
14,5 |
|
ВА 99003-200 |
200 |
198 |
147 |
60 |
200 |
375 |
230 |
11,0 |
17,0 |
ВА 99003-250 |
250 |
245 |
189 |
68 |
250 |
255 |
20,5 |
24,0 |
|
ВА 99003-300 |
300 |
270 |
214 |
78 |
300 |
- |
- |
- |
32,0 |
