Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Затвор серии ВА 99002 выпускается в бесфланцевом исполнении с 2 или 4 монтажными проушинами на корпусе.
Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Уникальная конструкция затвора полностью исключает контакт рабочей среды с его металлическими частями. Затвор имеет резиновое уплотнение и полностью обрезиненный диск. Седло со сферическим профилем, интегрированное в корпусе, и согласованные с ним торцы диска обеспечивают отсутствие протечек по штоку и минимальный крутящий момент. Материалы седла и покрытия диска полностью отвечают требованиям химической промышленности. Затвор серии ВА 99002 выпускается в бесфланцевом исполнении с 2 или 4 монтажными проушинами на корпусе.
Тип конструкции:
Затворы со съемным или монолитным седлом из эластомера и симметричным диском c покрытием аналогичным материалу седла
Условный проход:
DN 50 - DN 350
Рабочее давление:
PN 6, 10
Температура рабочей среды:
до +180° С (в зависимости от материала конструкции)
Управление:
ручное - рукоятка DN 50 - DN 150
ручное - через редуктор DN 50 - DN 350
электро или пневмопривод DN 50 - DN 350
Тип седла:
монолитное
Класс герметичности:
А по ГОСТ 9544-93
Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды:
любое
Климатическое исполнение:
У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/ углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: чугун с шаровидным графитом эластомерным покрытием аналогичным материалу седла
шток: легированная сталь/нержавеющая сталь
седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон
Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
Основные габаритно- весовые и технические характеристики затвора ВА 99002

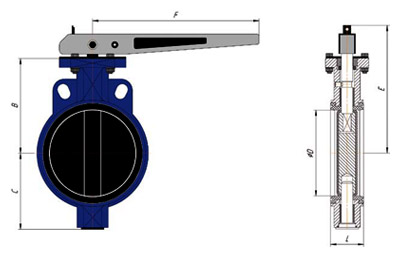

Исполнение затвора с рукояткой

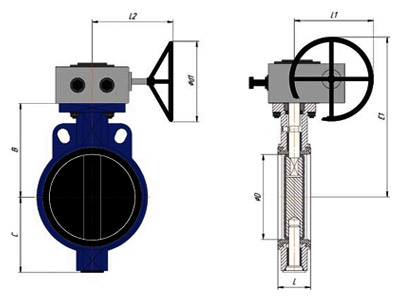

Исполнение затвора с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99002
|
DN |
PN |
Размеры, мм |
Масса, кг |
||||||||||
В |
С |
D |
L |
F |
Е |
Е1 |
L1 |
L2 |
d1 |
с рукояткой |
с редуктором |
|||
ВА99002-050 |
50 |
6 |
113 |
73 |
50 |
43 |
195 |
160 |
240 |
127 |
195 |
175 |
4,5 |
9,6 |
10 |
||||||||||||||
ВА 99002-065 |
65 |
6 |
121 |
80 |
65 |
46 |
170 |
248 |
5,0 |
10,0 |
||||
10 |
||||||||||||||
ВА 99002-080 |
80 |
6 |
128 |
88 |
80 |
175 |
255 |
5,5 |
10,6 |
|||||
10 |
||||||||||||||
ВА 99002-100 |
100 |
6 |
146 |
104 |
100 |
52 |
250 |
195 |
273 |
7,0 |
12,1 |
|||
10 |
||||||||||||||
ВА 99002-125 |
125 |
6 |
158 |
116 |
125 |
56 |
205 |
285 |
8,5 |
13,6 |
||||
10 |
||||||||||||||
ВА 99002-150 |
150 |
6 |
174 |
138 |
150 |
300 |
230 |
340 |
182 |
242 |
250 |
12,0 |
18,5 |
|
10 |
||||||||||||||
ВА 99002-200 |
200 |
6 |
198 |
163 |
200 |
60 |
- |
- |
365 |
- |
22,0 |
|||
10 |
||||||||||||||
ВА 99002-250 |
250 |
6 |
245 |
203 |
250 |
68 |
410 |
31,5 |
||||||
10 |
||||||||||||||
ВА 99002-300 |
300 |
6 |
270 |
228 |
300 |
78 |
486 |
252 |
285 |
350 |
42,0 |
|||
10 |
||||||||||||||
ВА 99002-350 |
350 |
6 |
312 |
265 |
336 |
528 |
51,0 |
