Затворы данных модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры.Затвор серии ВА 99006 выпускается в бесфланцевом исполнении с проушинами (гладкими или резьбовыми отверстиями) в количестве соответствующем количеству отверстий на ответных фланцах.
Затворы данной модели прекрасно подходят для решения проблем с коррозией в химической промышленности, возникающих при использовании традиционных типов арматуры. Уникальная конструкция затвора полностью исключает контакт рабочей среды с его металлическими частями. Затвор имеет резиновое уплотнение и полностью обрезиненный диск. Седло со сферическим профилем, интегрированное в корпусе, и согласованные с ним торцы диска обеспечивают отсутствие протечек по штоку и минимальный крутящий момент. Материалы седла и покрытия диска полностью отвечают требованиям химической промышленности. Затвор серии ВА 99006 выпускается в бесфланцевом исполнении с проушинами (гладкими или резьбовыми отверстиями) в количестве соответствующем количеству отверстий на ответных фланцах.
Тип конструкции:
Затворы со съемным или монолитным седлом из эластомера и симметричным диском c покрытием аналогичным материалу седла
Условный проход:
DN 50 - DN 350
Рабочее давление:
PN 6, 10
Температура рабочей среды:
до +180° С (в зависимости от материала конструкции)
Управление:
ручное - рукоятка DN 50 - DN 150
ручное - через редуктор DN 50 - DN 350
электро или пневмопривод DN 50 - DN 350
Тип седла:
монолитное
Класс герметичности:
А по ГОСТ 9544-93
Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.
Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов
Направление подачи рабочей среды:
любое
Климатическое исполнение:
У2, Т2, ТМ2, ТВ2 по ГОСТ 15150-69
Стандартный материал конструкции:
корпус: чугун с шаровидным графитом/ углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
диск: чугун с шаровидным графитом эластомерным покрытием аналогичным материалу седла
шток: легированная сталь/нержавеющая сталь
седло: ЭПДМ/Витон/Нитрил/Неопрен/Гипалон
Основные рабочие среды:
неагрессивные: воздух, вода, пар, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.
Основные габаритно- весовые и технические характеристики затвора ВА 99006

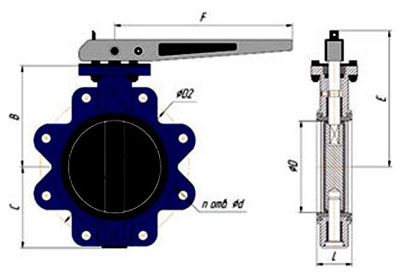

Исполнение затвора с рукояткой

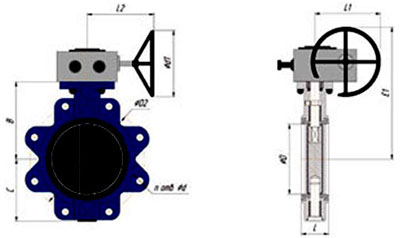

Исполнение затвора с редуктором
Таблица 1: габаритно-весовые характеристики затвора ВА 99006
Обозначение |
DN |
PN |
Размеры, мм |
Масса, кг |
|||||||||
B |
С |
D |
L |
F |
Е |
Е1 |
D2 |
n отв. Фd |
с рукояткой |
с редуктором |
|||
ВА99006-050 |
50 |
6 |
113 |
73 |
50 |
43 |
195 |
160 |
240 |
110 |
4 отв. Ф14/М12 |
5,5 |
11,0 |
10 |
125 |
4 отв. Ф18/М16 |
|||||||||||
ВА99006-065 |
65 |
6 |
121 |
80 |
65 |
46 |
170 |
248 |
130 |
4 отв. Ф14/М12 |
6,0 |
11,5 |
|
10 |
145 |
4 отв. Ф18/М16 |
|||||||||||
ВА99006-080 |
80 |
6 |
128 |
88 |
80 |
175 |
255 |
150 |
7,5 |
13,0 |
|||
10 |
160 |
||||||||||||
ВА99006-100 |
100 |
6 |
146 |
104 |
100 |
52 |
250 |
195 |
273 |
170 |
10,5 |
16,0 |
|
10 |
180 |
8 отв. Ф18/М16 |
|||||||||||
ВА99006-125 |
125 |
6 |
158 |
116 |
125 |
56 |
205 |
285 |
200 |
13,5 |
19,0 |
||
10 |
210 |
||||||||||||
ВА99006-150 |
150 |
6 |
174 |
138 |
150 |
300 |
230 |
340 |
225 |
15,0 |
22,5 |
||
10 |
240 |
8 отв. Ф22/М20 |
|||||||||||
ВА99006-200 |
200 |
6 |
198 |
163 |
200 |
60 |
- |
- |
365 |
280 |
8 отв. Ф18/М16 |
- |
25,5 |
10 |
295 |
8 отв. Ф22/М20 |
|||||||||||
ВА99006-250 |
250 |
6 |
245 |
203 |
250 |
68 |
410 |
335 |
12 отв. Ф18/М16 |
36,5 |
|||
10 |
350 |
12 отв. Ф22/М20 |
|||||||||||
ВА99006-300 |
300 |
6 |
270 |
228 |
300 |
78 |
486 |
395 |
52,0 |
||||
10 |
400 |
||||||||||||
ВА99006-350 |
350 |
6 |
312 |
265 |
336 |
528 |
445 |
60,0 |
|||||
10 |
460 |
16 отв. Ф22/М20 |
У затворов с ВА99006-050 по ВА99006-125 значения:
L1 = 127 мм
L2 = 195 мм
d1 = 175 мм
У затворов с ВА99006-150 по ВА99006-250 значения:
L1 = 182 мм
L2 = 242 мм
d1 = 250 мм
У затворов ВА99006-300 и ВА99006-350 значения:
L1 = 252 мм
L2 = 285 мм
d1 = 350 мм
