(типа т/ф 15с68нж, 15лс68нж, 15нж68нж)
типа т/ф 15с68нжЗ, 15лс68нжЗ,15с68нж40,15лс68нж41
DN 15; 20; 25 DN 15; 20; 25
PN 1,6... 16,0 МПа PN 27,0 МПа
Изготовление и поставка по ТУ 26-07-1614-93 Изготовление и поставка по ТУ 26-07-1614-93
Клапаны предназначены для установки в качестве запорных устройств на трубопроводах для газообразных и жидких сред.
Герметичность затвора клапанов по классу А ГОСТ 9544.
Корпусные детали изготовляются из стали 20, 12Х18Н10Т, 09Г2С, 15ХМ, 08Х18Н10Т, 10X17H13M3T, или из материала заказчика.
Рабочая среда: жидкие и газообразные среды, в том числе взрывопожароопасные, неагрессивные к материалам деталей клапанов.
Климатическое исполнение по ГОСТ 15150: У1; XЛ1. Тип корпуса клапана - проходной.
по ГОСТ 12821; для КЗ 21217: фланцевое по ГОСТ 9399, с Присоединение к трубопроводу:для К321216под приварку встык, муфтовое резьбовое, муфтовое под приварку; фланцевое исполнения 1 ...7 по ГОСТ 12815, с ответными фланцами исполнения1 ...7 ответными фланцами по ГОСТ 9399., под приварку встык. Варианты исполнения клапанов с закрытым сальником (рис. 1а) и открытым сальником (рис. 16).
Управление - ручное.
A |
B |
C |
D |
E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры |
Материал корпусных деталей |
Присоединение к трубопроводу |
Управление |
Рабочая среда | |||||
00 | Ручное | ||||||||
21 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя вне среды | 01 | Сталь 20 | 01 | Фланцевое исполнение 1 ГОСТ 12815-80 | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ | ||
02 | Сталь 09Г2С | 02 | Фланцевое исполнение 2 ГОСТ 12815-80 | ||||||
23 | Сталь 08Х18Н10Т | 03 | Фланцевое исполнение 3 ГОСТ 12815-80 | 07 | Агрессивные среды | ||||
24 | Сталь 12Х18Н10Т | 04 | Фланцевое исполнение 4 ГОСТ 12815-80 | 08 | Агрессивные среды со специальными свойствами | ||||
26 | Сталь 10Х17Н13М3Т | 05 | Фланцевое исполнение 5 ГОСТ 12815-80 | 09 | Неагрессивные среды со специальными свойствами | ||||
41 | Сталь 15ХМ | 07 | Фланцевое исполнение 7 ГОСТ 12815-80 | ||||||
11 | Фланцевое по ГОСТ 3999 | ||||||||
16 | Под приварку встык | ||||||||
31 | Муфтовое под приварку | ||||||||
32 | Муфтовое резьбовое | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A |
F |
Климатическое исполнение |
Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры |
Темп. рабочей среды С | ||||
21 | Клапаны запорные сальниковые и бессальниковые проходные с резьбой шпинделя вне среды | 11 | до +425 | У1 | А |
13 | до +560 | ХЛ1 | |||
99 | Прочие | Прочие |
Пример: Клапан запорный проходной DN15 PN 16,0 МПа ХЛ1 из стали 09Г2С, под приварку встык, с ручным управлением, для рабочей среды «газообразные нефтепродукты» с температурой до 425 °С, класс герметичности А, соответствует обозначению: Клапан КЗ 21216-015 PN 16,0 МПа исполнение: А21 B02 C16 D00 Е05 F11 ХЛ1 А.

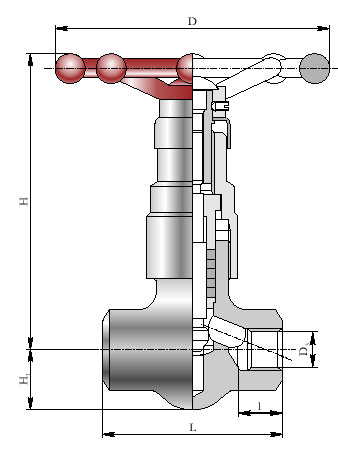

Рис. 1а
Рис. 1б
Рис. 2
Рис. 3
Рис. 4
Рис. 5
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | H1 | D | D0 | D1 | D2 | D3 | D4 | I | b | d | ||||||
15 | Муфтовое под приварку | 16,0 | 90 | 152 | 31 | 140 | - | - | - | 21,7 | - | 9,5 | - | - | - | 2,1 | 2 |
Муфтовое резьбовое | G1/2-B | 21,5 | 1 | ||||||||||||||
Фланцевое исп.7 ГОСТ 12815 | 130 | 105 | 75 | - | 35 | - | 18 | 14 | 4 | 4,0 | 4 | ||||||
Фланцевое исп.7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 238 | 12 | 19 | 7,8 | 5 |
20 | Муфтовое под приварку | 16,0 | 110 | 153 | 36 | 200 | - | - | - | 27 | - | 12,5 | - | - | - | 3,6 | 2 |
Муфтовое резьбовое | G3/4-B | 24 | 1 | ||||||||||||||
Фланцевое исп.7 ГОСТ 12815 | 154 | 125 | 90 | - | 45 | - | 20 | 18 | 4 | 6,8 | 4 | ||||||
Фланцевое исп.7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 280 | 18 | 26 | 12,7 | 5 |
25 | Муфтовое под приварку | 16,0 | 130 | 158 | 34 | 200 | - | - | - | 33,8 | - | 12,7 | - | - | - | 3,9 | 2 |
Муфтовое резьбовое | G1-B | 24 | 1 | ||||||||||||||
Фланцевое исп.7 ГОСТ 12815 | 178 | 135 | 100 | - | 50 | - | 22 | 18 | 4 | 7,3 | 4 | ||||||
Фланцевое исп.7 ГОСТ 12815 с ответными фланцами ГОСТ 12821 | 304 | 25 | 33 | 14,1 | 5 |
Примечание: фланцы корпусов изготавливаются в исполнении 1 ...7 по ГОСТ 12815-80, также изделия изготавливаются в исполнении под приварку для PN 1,6...16 МПа
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | |||||
---|---|---|---|---|---|---|---|---|---|---|
L | H | H1 | D | D1 | D3 | |||||
15 | Под приварку встык | 27,0 | 90 | 152 | 31 | 140 | 16 | 25 | 2,0 | 3 |
20 | Под приварку встык | 110 | 153 | 36 | 200 | 19 | 25 | 3,5 | 3 | |
25 | Под приварку встык | 130 | 158 | 34 | 200 | 25 | 35 | 3,7 | 3 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
D | D0 | D1 | D2 | D3 | D4 | d | H | H1 | L | I | b | n | |||||
15 | Муфтовое резьбовое | 1,6 | 100 | - | - | - | G1/2-B | - | - | 100 | 31 | 90 | 21,5 | - | - | 1,3 | 1 |
Rc 1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 95 | 18 | 65 | - | 47 | 14 | - | 118 | - | 12 | 4 | 2,7 | 4 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 12 | 19 | - | 192 | 4,7 | 5 | |||||||||||
Муфтовое резьбовое | 2,5 | - | - | - | G1/2-B | - | 31 | 90 | 21,5 | - | - | 1,3 | 1 | ||||
Rc 1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 95 | 18 | 65 | - | 47 | 14 | - | 122 | - | 14 | 4 | 2,7 | 4 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 12 | 19 | - | 196 | 4,9 | 5 | |||||||||||
Муфтовое резьбовое | 4,0 | - | - | - | G1/2-B | - | 31 | 90 | 21,5 | - | - | 1,3 | 1 | ||||
Rc 1/2 | |||||||||||||||||
Под приварку встык | 12 | 19 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 95 | 18 | 65 | - | 39 | 14 | - | 122 | - | 14 | 4 | 2,7 | 6 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 12 | 19 | - | 196 | 4,9 | 7 | |||||||||||
20 | Муфтовое резьбовое | 1,6 | 100 | - | - | - | G3/4-B | - | - | 104 | 31 | 90 | 21,5 | - | - | 1,9 | 1 |
Rc 3/4 | |||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 105 | 75 | - | 58 | 14 | - | 118 | - | 12 | 4 | 3,7 | 4 | |||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 26 | - | 192 | 6,1 | 5 | ||||||||||||
Муфтовое резьбовое | 2,5 | - | - | - | G3/4-B | - | 31 | 90 | 21,5 | - | - | 1,9 | 1 | ||||
Rc 3/4 | |||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 105 | 75 | - | 58 | 14 | - | 122 | - | 14 | 4 | 3,7 | 4 | |||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 26 | - | 196 | 6,3 | 5 | ||||||||||||
Муфтовое резьбовое | 4,0 | - | - | - | G3/4-B | - | 31 | 90 | 21,5 | - | - | 1,9 | 1 | ||||
Rc 3/4 | |||||||||||||||||
Под приварку встык | 18 | 26 | - | 2 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 105 | 75 | - | 50 | 14 | - | 122 | - | 14 | 4 | 3,7 | 6 | |||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами исп.3 ГОСТ 12821 | 26 | - | 196 | 6,3 | 7 | ||||||||||||
25 | Муфтовое резьбовое | 1,6 | 100 | - | - | - | G1-B | - | - | 100 | 34 | 130 | 25 | - | - | 2,2 | 1 |
Rc 1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 115 | 20 | 85 | - | 68 | 14 | - | 158 | - | 12 | 4 | 4,2 | 4 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 25 | 33 | - | 246 | 6,4 | 5 | |||||||||||
Муфтовое резьбовое | 2,5 | - | - | - | G1-B | - | 34 | 130 | 25 | - | - | 2,2 | 1 | ||||
Rc 1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Фланцевое исп. 1 ГОСТ 12815 | 115 | 20 | 85 | - | 68 | 14 | - | 162 | - | 14 | 4 | 4,4 | 4 | ||||
Фланцевое исп. 1 ГОСТ 12815 с ответными фланцами исп.1 ГОСТ 12821 | 25 | 33 | - | 242 | 6,6 | 5 | |||||||||||
Муфтовое резьбовое | 4,0 | - | - | - | G1-B | - | 34 | 130 | 25 | - | - | 2,2 | 1 | ||||
Rc 1 | 20 | ||||||||||||||||
Под приварку встык | 25 | 33 | - | 2 | |||||||||||||
Фланцевое исп. 2 ГОСТ 12815 | 115 | 20 | 85 | - | 57 | 14 | - | 162 | - | 14 | 4 | 4,4 | 6 | ||||
Фланцевое исп. 2 ГОСТ 12815 с ответными фланцами исп.3 ГОСТ 12821 | 25 | 33 | - | 242 | 6,6 | 7 |
Примечание: фланцы корпусов изготовляются в исполнении 1...7 по ГОСТ 12815-80
