Клапаны стальные КЗ 24028, КЗ 24028М
(типа т/ф 15с136,15с1Зп, 15лс1 Зп,15лс1Збк, 15нж13бк)
DN 6; 10 PN 2,5 МПа
ТУ 26-07-1223-79 (для корродирующих сред)
ТУ 26-07-1380-85 (для жидкого и газообразного аммиака)
Клапаны запорные угловые предназначены для установки в качестве запорного устройства на трубопроводах холодильных установок для жидкого и газообразного аммиака, корродирующих сред, природного и сжиженного газа, а также других сред, не агрессивных к материалам деталей клапанов.
Герметичность клапанов по классу А ГОСТ 9544. Корпусные детали изготовляются из стали 25, 20ХНЗА, 12Х18Н10Т, или из материала заказчика.
Рабочая среда: жидкий и газообразный аммиак, корродирующие среды.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Тип корпуса клапана - угловой.
Присоединение к трубопроводу-торцевые с наружной резьбой. Управление - ручное.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN; герметичность затвора воздухом давлением PN.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, об изготовлении корпуса из стали 08X18Н1 ОТ, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
| A | B | C | D | E | |||||
|---|---|---|---|---|---|---|---|---|---|
| Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
| 00 | Ручное | ||||||||
| 22 | Клапаны запорные сальниковые и бессальниковые угловые с резьбой шпинделя в среде | 05 | Сталь 20ХНЗА | 01 | Штуцерно-торцевые | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазанефтяные смеси, нефтяной попутный и природный газ | ||
| 07 | Сталь 25 | 11 | Корродирующие среды | ||||||
| 24 | Сталь 12Х18Н10Т | 21 | Жидкий и газообразный аммиак | ||||||
| 99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие | ||
| A | F | Климатическое исполнение | Класс герметичности | ||
|---|---|---|---|---|---|
| Тип арматуры | Темп. рабочей среды С | ||||
| 22 | Клапаны запорные сальниковые и бессальниковые угловые с резьбой шпинделя в среде | 08 | до +300 | У1 | А |
| 32 | от -40 до +150 | ХЛ1 | |||
| 34 | от -70 до +150 | ||||
| 99 | Прочие | Прочие | |||

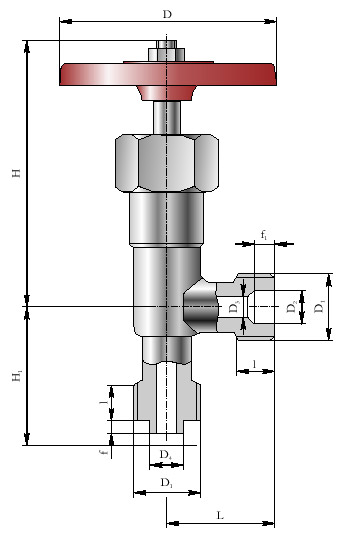

Рис. 1
Основные габаритные и присоединительные размеры
| DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | H1 | D | D1 | D2 | D3 | D4 | l | f | f1 | |||||
| 6 | Штуцерно-торцевое с наружной резьбой | 2,5 | 32 | 80 | 34 | 65 | М20х1,5 | 10 | 6 | 10 | 12 | 4 | 6 | 0,32 | 1 |
| 10 | Штуцерно-торцевое с наружной резьбой | 2,5 | 48 | 95 | 50 | 65 | М24х1,5 | 14 | 10 | 14 | 15 | 4 | 6 | 0,50* 0,55 | 1 |
Примечание:* - исполнение для корродирующих сред (сталь 12Х18Н10Т).
