(типа т/ф 15с92бк, 15лс92бк,)
DM 10; 15 PN 2,5 МПа
Изготовление и поставка по ТУ 26-07-1191-78
Клапаны регулирующие предназначены для установки в качестве регулирующих устройств на трубопроводах жидкого и газообразного аммиака, а также других сред, не агрессивных к материалам деталей клапанов.
Пропуск среды в затворе по ТУ 26-07-1191 -78.
Корпусные детали изготовляются из стали 25, 20ХНЗА, или из материала заказчика.
Климатическое исполнение по ГОСТ 15150: У1; XЛ1.
Тип корпуса клапана - проходной.
Присоединение к трубопроводу - цапковое с наружной резьбой. Управление-ручное.
Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN;на работоспособность затвора.
По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике. При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, об изготовлении клапанов с климатическим исполнением Т1 по ГОСТ 15150, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
00 | Ручное | ||||||||
27 | Клапаны запорные сальниковые и бессальниковые регулирующие и дросселирующие проходные | 05 | Сталь 20ХНЗА | 51 | Цапковое | 22 | Жидкий и газообразный аммиак с маслами ХА, ХА-23, ХА-30 | ||
07 | Сталь 25 | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | Класс герметичности | ||
---|---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | ||||
27 | Клапаны запорные сальниковые и бессальниковые регулирующие и дросселирующие проходные | 32 | от -40 до +150 | У1 | |
33 | от -70 до +150 | ХЛ1 | |||
Т1 | |||||
99 | Прочие | Прочие |
Пример: Клапан регулирующий проходной DN 15 PN 2,5 МПа, У1 из стали 25, присоединение цапковое с наружной резьбой, с ручным управлением, для рабочей среды «жидкий и газообразный аммиак» с температурой от минус 40 °С до +150 °С, соответствует обозначению:
Клапан регулирующий проходной КЗ 27083-015 PN 2,5 МПа исполнение: А27 B07 С51 D00 Е22 F32 У1 А.
Рис. 1

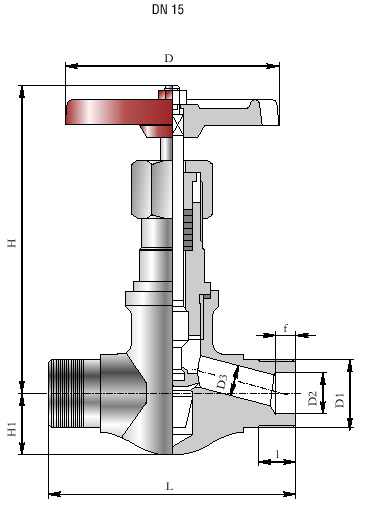

Рис. 2
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | Масса, кг | Рис. | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | H1 | D | D1 | D2 | D3 | l | l1 | f | |||||
10 | Цапковое резьбовое с наружной резьбой | 2,5 | 75 | 79 | 35 | 65 | М24х1,5 | 14 | 10 | 15 | 20 | 6 | 0,65 | 1 |
15 | Цапковое с наружной резьбой | 2,5 | 120 | 150 | 30 | 120 | М33х1,5 | 20 | 15 | 17 | 25 | 10 | 2,0 | 2 |
