Клапан регулирующий односедельный фланцевый под дистанционное управление от МЭО 25с047нж

Клапан регулирующий односедельный фланцевый под дистанционное управление от МЭО 25с047нж

Клапан соответствует требованиям ТУ 26-07-327-83 и ГОСТ 12893-2005

Предназначен для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды.

Достоинства:

  • применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
  • клапаны выпускаются с линейной или равнопроцентной пропускной характеристикой.

Материалы основных деталей

Наименование

Материал

Корпус, крышка

25Л

Детали затвора

20X13

Сальниковая набивка

Графлекс

Прокладки

Паронит ПОН-Б

Технические характеристики

Диаметр номинальный, DN, мм

15

Условная пропускная способность, Kvy, мЗ

1,0

Давление номинальное PN, МПа (кгс/см2)

4,0 (40)

Перепад давлений не более, МПа (кгс/см2)

2,0 (20)

Допустимая протечка воды в затворе при Рисп.=0,4МПа, дмЗ/мин, не более

0,032

Температура окружающей среды, °С

От - 30 до + 50

Температура рабочей среды, °С

От - 40 до + 220

Характеристика рабочей среды

Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп. 5, Ряд 2

Масса кг

27

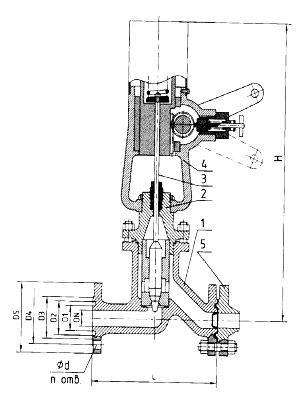

Схема

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Привод под ДУ, 5 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D1

D2

D3

D4

D5

n

d

Н

L

15

28

40

47

65

95

4

14

545

130

При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей).

Пример обозначения изделия при заказе:

Клапан регулирующий 25с047нж DN15, PN40, Kvy = 1,0мЗ/ч, характеристика - линейная.
