Клапан регулирующий двухседельный фланцевый под дистанционное управление от МЭО 25с201нж
Клапан соответствует требованиям ТУ 26-07-327-83 и ГОСТ 12893-2005
Предназначен для установки на трубопроводах с целью непрерывного регулирования расхода и других параметров рабочей среды.
Достоинства:
- применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника в несколько раз по сравнению с уплотнением из асбеста;
- клапаны выпускаются с линейной или равнопроцентной пропускной характеристикой.
Материалы основных деталей
|
Наименование |
Материал |
|
Корпус, крышка |
25Л |
|
Детали затвора |
20X13 |
|
Сальниковая набивка |
Графлекс |
|
Прокладки |
Паронит ПОН-Б |
Технические характеристики
|
Диаметр номинальный, DN, мм |
25 |
40 |
||
|
Условная пропускная способность, Kvy, мЗ/ч |
10 |
16 |
25 |
40 |
|
Допустимая протечка воды в затворе при Рисп.=0,4МПа, дмЗ/мин, не более |
0,16 |
0,26 |
0,41 |
0,66 |
|
Давление номинальное PN, МПа (кгс/см2) |
4,0 (40) |
|||
|
Перепад давлений не более, МПа (кгс/см2) |
2,0 (20) |
|||
|
Температура окружающей среды, °С |
От минус 30 до 50 |
|||
|
Температура рабочей среды, °С |
От минус 40 до 220 |
|||
|
Характеристика рабочей среды |
Жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой |
|||
|
Присоединительные размеры и размеры уплотнительных поверхностей корпуса |
по ГОСТ 12815-80 исп 5, Ряд 2 |
|||
|
Масса (кг) |
32 45 |
|||
Схема

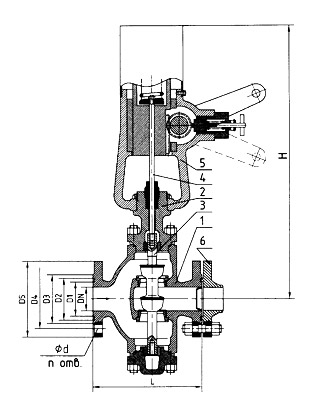

1 - Корпус, 2 - Крышка, 3 - Плунжер, 4 - Шток, 5 - Привод под ДУ, 6 - Комплект монтажных частей.
Габаритные и присоединительные размеры
|
DN, мм |
Размеры, мм |
||||||||
|
D1 |
D2 |
D3 |
D4 |
D5 |
n |
d |
Н |
L |
|
|
25 |
42 |
58 |
68 |
85 |
115 |
4 |
14 |
600 |
160 |
|
40 |
60 |
76 |
88 |
110 |
145 |
18 |
630 |
200 |
|
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей).
Пример обозначения изделия при заказе:
Клапан регулирующий 25с201нж DN40, PN40, Kvy = 40мЗ/ч, характеристика - линейная.
