Заслонка регулирующая малого сопротивления с ЭИМ типа BELIMO (ЗМС)
Заслонка соответствует требованиям ТУ 25.02-161377-76.
Предназначена для изменения количества протекающего через заслонку газа или воздуха. Заслонка не является запорной арматурой.
Достоинства:
- Высокое качество заслонки подтверждается сертификатом системы качества.
- Удобство монтажа привода.
- Привод защищен от перегрузок, не требует конечных переключателей и останавливается автоматически при достижении конечных положений.
- С помощью кнопки в случаях, когда это необходимо, ЗМС можно управлять вручную.
Материалы основных деталей
|
Наименование |
Марка материала |
|
Корпус |
Чугун СЧ20 |
|
Диск |
сталь 08кп |
|
Набивка сальника |
АП-31 |
Технические характеристики
|
Диаметр номинальный, DN, мм |
30 |
40 |
50 |
60 |
70 |
80 |
90 |
|
Давление номинальное PN, МПа (кгс/см2) |
0,1(1,0) |
||||||
|
Температура окружающей среды, °С |
От - 15 до + 40 |
||||||
|
Температура рабочей среды, °С |
не более 300 |
||||||
|
Характеристика рабочей среды |
Природный газ, воздух |
||||||
|
Присоединение к трубопроводу |
сварное |
||||||
|
Рабочее положение |
любое. |
||||||
|
Время перемещения штока, с |
150 |
||||||
|
Наибольший крутящий момент на валу заслонки Н*м (кг*м), не более |
2,94 (0,3) |
||||||
|
Номинальное усилие ЭИМ, Н*м |
10 |
||||||
|
Масса с ЭИМ, кг, не более |
3,8 |
5,0 |
5,6 |
5,9 |
7,1 |
10,8 |
12,0 |
Схема

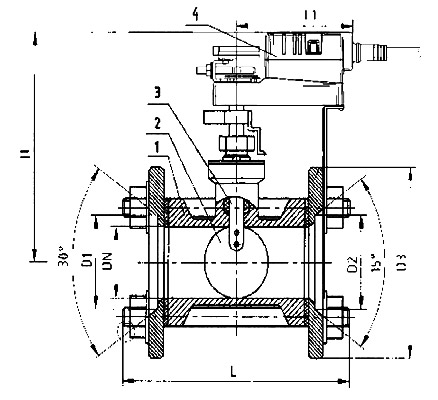

1 - Корпус, 2 - Диск, 3 - Ось, 4 - ЭИМ.
Габаритные и присоединительные размеры
|
DN, мм |
Размеры, мм |
|||||
|
D2 |
D1 |
D3 |
L |
L1 |
Н |
|
|
30 |
40 |
41 |
120 |
120 |
100 |
115 |
|
40 |
50 |
51 |
130 |
130 |
125 |
|
|
50 |
60 |
61 |
140 |
130 |
||
|
60 |
70 |
71 |
150 |
130 |
||
|
70 |
80 |
82 |
160 |
130 |
||
|
80 |
90 |
92 |
185 |
170 |
225 |
|
|
90 |
100 |
102 |
195 |
170 |
||
При заказе необходимо указать: обозначение изделия, диаметр номинальный (DN, мм).
Пример обозначения изделия при заказе:
Заслонка малого сопротивления с ЭИМ т/ф ЗМС DN50, PN 1,0 под природный газ.
