Клапан отсечной сильфонный с мембранным исполнительным механизмом (МИМ) 22нж32п

Клапан отсечной сильфонный с мембранным исполнительным механизмом (МИМ) 22нж32п
Клапан соответствует требованиям ТУЗ742-012-0218118-98 Предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды.

Достоинства:

  • все элементы клапана изготовлены из коррозионностойкой стали, отсутствуют элементы из цветных металлов;
  • наличие сильфона позволяет изолировать сальниковый узел от воздействия рабочей среды;

  •  особенностью отсечного клапана является быстродействие (до 1 сек.), которое обеспечивается срабатыванием винтовой пружины в момент закрытия.

Материалы основных деталей

Наименование

22нж32п

Корпус, крышка

Сталь 12Х18Н9ТЛ

Шток, сильфон

08Х18Н10Т

Золотник

12Х18Н9Т

Уплотнитель золотника

Фторопласт - 4

Набивка сальника

Фторопласт-4

Уплотнение по штоку

сильфонное

Технические характеристики

Диаметр номинальный, DN, мм

15

20

25

32

40

50

80

100

150

Давление номинальное PN, МПа (кгс/см2)

2,5 (25)

Ход штока, мм

6

8

8

8

16

16

25

30

40

Условное давление управляющего воздуха, МПа (кгс/см2)

0,25 (2,5)

Тип клапана

нормально закрытый (НЗ)

Перепад давлений не более, МПа (кгс/см2)

0,6 (6)

Время срабатывания не более, сек.

1 секунды

Герметичность затвора

 Класс "А" по ГОСТ 9544-93

Температура окружающей среды, °С

 от - 40 до + 40

Температура рабочей среды, °С

до + 150

Характеристика рабочей среды

Отравляющие вещества: люизит-до 82% с твердыми включениями мышьяка, шлака, смол до 4% массовой доли и размерами частиц твердых включений до 70 мкм, зарин, зоман, \'\. растворы или абгазы, содержащие эти ОВ. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества, хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки.

Комплектация:

Редуктор давления с фильтром, конечный выключатель КВ-04, клапан электромагнитный распределительный (напряжение 24В), коробка клеммная взрывозащищенная, комплект ответных фланцев и крепежа.

Присоединительные размеры и размеры уплотнительных поверхностей корпуса

по ГОСТ 12815-80 исп. 1,2,3,4.5,8,9 ряд 2

Масса (кг), без фланцев и доп. блоков

35,6

37,6

41,2

44,2

52,2

54,2

76,2

100,8

159,0

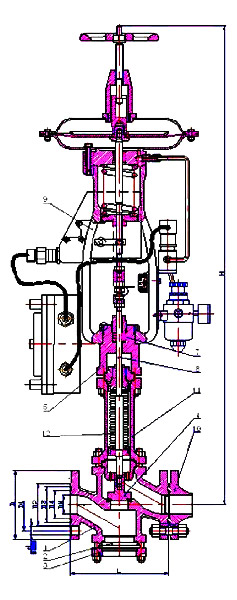

Cхема

1 - Корпус, 2 - Нижняя крышка, 3 - Нижний фланец, 4 - Золотник, 5 - Верхняя крышка, 6 - Верхний фланец, 7 - Сальниковая набивка, 8 - Шток, 9 - МИМ, 10 - Комплект монтажных частей, 11 - Стакан, 12 - Сильфон.

Габаритные и присоединительные размеры

DN, мм

Размеры, мм

D

D1

D2

D3

D4

d

п

Н

L

15

95

65

47

40

28

14

4

740

130

20

105

75

58

51

35

14

4

770

150

25

115

85

68

58

42

14

4

770

160

32

135

100

78

66

50

18

4

770

180

40

145

110

88

76

60

18

4

835

200

50

160

125

102

88

72

18

4

855

230

80

195

160

133

121

105

18

8

855

310

100

230

190

158

150

128

22

8

860

350

150

300

250

212

204

182

26

8

875

480

Пример обозначения изделия при заказе

Клапан отсечной сильфонный т/ф 22нж32п DN50, PN25. Упаковка - плотный ящик.
