Клапан отсечной сальниковый с мембранным исполнительным механизмом ( МИМ) 22нж32п, 22нж32п1

Клапан соответствует требованиям ТУ3742-012-0218118-98.

Предназначен для установки на трубопроводах с целью быстрого отсекания потока рабочей среды.

Клапан комплектуется МИМ 250 и оснащен пневмораспределителем ПР 3.4-УХЛ 1 на конечные положения. Возможна комплектация МИМа концевыми выключателями крайних положений КВД 600. Диаметр сечения управляющего трубопровода >=5мм.

Достоинства:

особенностью отсечного клапана является быстродействие (до 1 сек.), которое обеспечивается срабатыванием винтовой пружины в момент закрытия;

применение, в качестве сальниковой набивки, графитовых колец позволяет увеличить срок службы узла сальника клапанов 22с32п, в несколько раз по сравнению с уплотнением из фторопласта.

Материалы основных деталей

Наименование	22с32п	22лс32п	22нж32п1
Корпус, крышка	Сталь 25Л	Сталь 20ГЛ	Сталь 12Х18Н9ТЛ
Шток	20X13		12Х18Н9Т
Золотник	20X13		12Х18Н9Т
Уплотнитель золотника	Фторопласт - 4
Набивка сальника	графлен Фторопласт-4
Уплотнение по штоку	сальниковое

Технические характеристики

Диаметр номинальный, DN, мм		15	20	25	32	40	50	80 100	150
Давление номинальное PN, Мпа (кгс/см²)		2,5 (25)
Ход штока, мм		20
Условное давление управляющего воздуха, МПа (кгс/см²)		0,2 (2,0)
Тип клапана		нормально закрытый (НЗ)
Перепад давлений не более, МПа (кгс/см²)		0,6 (6)
Время срабатывания не более, сек.		1 секунды
Герметичность затвора		Класс "А" по ГОСТ 9544-93
Температура окружающей среды, °С	22с32п, 22нж32п1	от - 40 до + 40
Температура окружающей среды, °С	22лс32п	от - 60 до + 40
Температура рабочей среды, °С		до+ 150
Характеристика рабочей среды	22с32п, 22лс32п	Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества. Жидкие и газообразные среды, по отношению к которым применяемые материалы коррозионностойки.
Характеристика рабочей среды	22нж32п	Воздух, вода, щелочь, перекись водорода, рассол (водный раствор Са Сl2), азот. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли вещества, хлористый водород-29%, винилхлорид-64% и другие среды по отношению к которым применяемые материалы коррозионностойки.
Присоединительные размеры и размеры уплотнительных поверхностей корпуса		по ГОСТ 12815-80 исп. 1,2,3,4,5,8,9 ряд 2
Масса (кг), без фланцев и доп. блоков		29	31	34	37	45	47	69 92	135

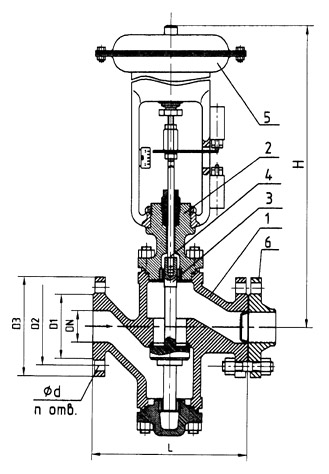

Схема

1- Корпус, 2 - Крышка, 3 - Золотник, 4 - Шток, 5 - МИМ, 6 - Комплект монтажных частей.

Габаритные и присоединительные размеры

DN, мм	Размеры, мм
DN, мм	D	D1	D2	D3	D4	d	n	Н	L
15	95	65	47	40	28	14	4	740	130
20	105	75	58	51	35	14	4	770	150
25	115	85	68	58	42	14	4	770	160
32	135	100	78	66	50	18	4	770	180
40	145	110	88	76	60	18	4	835	200
50	160	125	102	88	72	18	4	855	230
80	195	160	133	121	105	18	8	855	310
100	230	190	158	150	128	22	8	860	350
150	300	250	212	204	182	26	8	875	480

Пример обозначения изделия при заказе

Клапан отсечной сильфонный т/ф 22нж32п DN50, PN25. Упаковка - плотный ящик
