Клапан соответствует требованиям ТУ3742-017-0218118-2002
Предназначен: для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, ёмкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.
Клапан оснащен перегородкой, защищающей пружину от высоких температур. Возможно изготовление клапана с сильфоном.
Сильфон защищает пружину клапана от вредного воздействия рабочей среды, повышенной или пониженной температуры рабочей среды. В сильфонных клапанах в обозначении изделия добавляется буква С, например 17нж21нжС.
Наименование детали |
17с21(23) нж(С) |
17лс21(23) нж(С) |
17нж21(23) нж(С) |
17нж21(23) нж1(С) |
17нж21(23) нж2(С) |
Корпус, крышка, колпак |
25Л |
20ГЛ |
12Х18Н9ТЛ |
12Х18Н12МЗТ |
12Х18Н9ТЛ |
Золотник, седло, перегородка |
20X13 |
12Х18Н9Т |
10X17H13M3T |
12Х18Н9Т |
|
Шток |
20X13 |
12Х15Г9НД |
10X17H13M3T |
12Х15Г9НД |
|
Прокладки |
Паронит-ПА |
Графлен |
Паронит-ПА |
||
Пружина |
50ХФА |
||||
Сильфон |
08Х18Н10Т |
10X17H13M3T |
08Х18Н10Т |
Диаметр номинальный, DN, мм |
100 |
150 |
|
Диаметр отверстия в седле, мм |
50 |
75 |
|
Площадь сечения седла, Fc, мм2, не менее |
1963 |
4415 |
|
Допустимый пропуск среды в затворе при Рн, см3/мин |
10 |
15 |
|
Давление настройки клапана Рн, МПа, (кгс/см2) |
Настраивается индивидуально |
||
Давление номинальное на входе PN, МПа (кгс/см2) |
4,0 (40) |
||
Давление номинальное на выходе PN, МПа (кгс/см2) |
1,6(16) |
||
Давление начала открытия, Рн.о., МПа (кгс/см2) |
1,05 Рн |
||
Давление полного открытия, Рп.о., МПа (кгс/см2) |
1,15Рн |
||
Давление закрытия Рз, не менее |
0,8Рн |
||
Пределы давлений настройки пружины, Рн МПа (кгс/см2) |
0,05-0,1 (0,5-1,0);0,08-0,16 (0,8-1,6) ;0,15-0,3(1,5- 3,0);О,25-О,45 (2,5-4,5); 0,45- 0,85 (4,5-8,5); 0,8-1,6 (8,0- 16); 1,6-2,6 (16-26); 2,6-4,0 (26-40) |
0,05-0,15(0,5-1,5); 0,15-0,3 (1,5-3,0); 0,3-0,5 (3,0-5,0); 0,5-0,8 (5,0-8,0); 0,8-1,2 (8,0- 12); 1,2-1,8(12-18); 1,8-2,5 (18-25); 2,5-3,5 (25-35); 3,5- 4,0 (35-40) |
|
Температура окружающей среды, °С |
17с21(23)нж(С), 17нж21(23)нж(С) 17нж21(23)нж1(С) |
От - 40 до + 40 |
|
17лС21 (23 )нж(С), 17нж21(23 )нж2(С) |
От - 60 до + 40 |
||
Температура рабочей среды, °С |
17с21(23)нж(С), 17нж21(23)нж1(С) |
От - 40 до + 425 |
|
17нж21(23)нж(С) |
От - 40 до + 600 |
||
17лс21(23 н ж(С),17нж21 (23 )нж2(С) |
От - 60 до + 425 |
||
Характеристика рабочей среды |
17с21(23)нж, 17лс21(23)нж - Вода, пар, природный газ, жидкие нефтепродукты, Хлор сухой, Газообразный и жидкий с влажностью до 0,04% масс.доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки 17нж21(23)нж, 17нж21(23)нж1, 17нж21(23)нж2 - Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс. доли в-ва, хлористый водород - 29% масс, доли, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки Клапаны с сильфоном - Хлор сухой, газообразный и жидкий с влажностью до: 0,04% масс.доли в-ва, хлористый водород - 29% масс. доли, винилхлорид - 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки |
||
Коэфф-т расхода а, не менее |
0,8 для газообразных сред |
||
0,5 для жидких сред |
0,4 для жидких сред |
||
Масса без фланцев (кг) |
83 |
155 |
|
Масса без фланцев в сильф исп. кг |
86 |
159 |

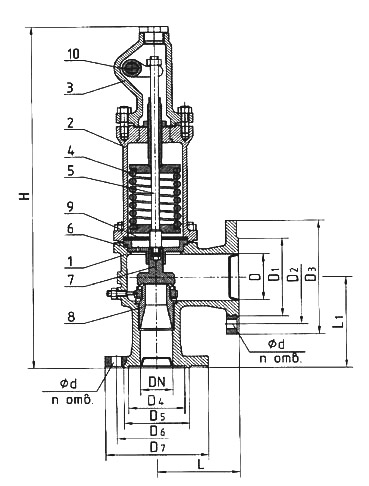

1 - Корпус, 2 - Крышка, 3 - Колпак, 4 - Пружина, 5 - Шток, 6 - Втулка, 7 - Золотник, 8 - Седло, 9 - Перегородка, 10 - Узел ручного подрыва.
11 - Направляющая втулка, 12 - Золотник, 13 - Стакан, 14 - Сильфон.
DN, мм |
D |
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
D7 |
L |
LI |
H |
d |
dl |
n |
n1 |
25 |
40 |
88 |
110 |
145 |
58 |
68 |
85 |
115 |
100 |
120 |
520 |
14 |
18 |
4 |
4 |
50 |
80 |
133 |
160 |
195 |
88 |
102 |
125 |
160 |
130 |
155 |
600 |
18 |
18 |
4 |
4 |
80 |
100 |
158 |
180 |
215 |
121 |
133 |
160 |
195 |
150 |
175 |
675 |
18 |
18 |
8 |
8 |
100 |
150 |
212 |
240 |
280 |
150 |
158 |
190 |
230 |
160 |
200 |
760 |
22 |
22 |
8 |
8 |
150 |
200 |
268 |
295 |
335 |
204 |
212 |
250 |
300 |
205 |
230 |
940 |
26 |
22 |
8 |
12 |
При заказе клапанов необходимо указать обозначение изделия, номинальный диаметр (DN, мм), давление настройки пружины (Рн, кгс/см2), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей).
а) Клапан предохранительный т/ф 17с21 нж DN50, PN16 Давление настройки клапана Рн - 16 кг/см2 У паковка - плотный ящик.
б) Клапан предохранительный сильфонный т/ф 17с21нжС DN50, PN16 Давление настройки клапана Рн - 16 кг/см2 Упаковка - плотный ящик.
