Клапан соответствует требованиям ТУ3742-017-0218118-2002
Предназначен: для защиты оборудования от недопустимого превышения давления сверх установленного и применяется на резервуарах, котлах, ёмкостях, сосудах и трубопроводах для автоматического сброса рабочей среды в атмосферу или отводящий трубопровод. При восстановлении рабочего давления сброс среды прекращается.
Наименование |
17с6(7)нж(С) |
17лс6(7)нж(С) |
17нж6(7) нж(С) |
17нж6(7)нж1(С) |
17нж6(7)нж2(С) |
Корпус, крышка, колпак |
25JI |
20ГЛ |
12Х18Н9ТЛ |
12Х18Н12МЗТЛ |
12Х18Н9ТЛ |
Золотник, седло, перегородка |
20X13 |
12X18Н9Т |
10X17H13M3T |
12X18Н9Т |
|
Шток |
20X13 |
12Х15Г9НД |
10X17H13M3T |
12Х15Г9НД |
|
Прокладки |
Паронит-ПА |
Графлен |
Паронит-ПА |
||
Пружина |
50ХФА |
||||
Сильфон |
08Х18Н10Т |
10X17H13M3T |
08Х18Н10Т |
Диаметр номинальный, DN, мм |
100 |
150 |
|
Диаметр отверстия в седле, мм |
50 |
75 |
|
Площадь сечения седла, Fс, мм2, не менее |
1963 |
4415 |
|
Допустимый пропуск среды в затворе при Рн, см3/мин |
10 |
15 |
|
Давление настройки клапана Рн, МПа, (кгс/см2) |
Настраивается индивидуально |
||
Давление номинальное на входе PN, МПа (кгс/см2) |
1,6(16) 0,6(6) |
||
Давление номинальное на выходе PN, МПа (кгс/см2) |
0,6 (6) |
||
Давление начала открытия, Рн.о., МПа (кгс/см2) |
1,05 Рн |
||
Давление полного открытия, Рп.о., МПа кгс/см2) |
1,15Рн |
||
Давление закрытия Рз, не менее |
0,8Рн |
||
Пределы давлений настройки пружины, Рн МПа (кгс/см2) |
0,05-0,1 (0,5-1,0); 0,08-0,16 (0,8- 1,6); 0,15-0,3 (1,5-3,0); 0,25-0,45 (2,5-4,5); 0,45-0,85 (4,5-8,5); 0,8-1,6 (8,0-16) |
0,05-0,15 (0,5-1,5); 0,15-0,3 (1,5-3,0); 0,3- 0,5 (3,0-5,0); 0,5-0,8 (5,0-8,0); 0,8-1,2 (8,0- 12); 1,2-1,6 (12-16 |
|
Температура окружающей среды, °С |
17с6(7)нж(С), 17нж17( 13 )нж(С), 17нж17(13)нж 1(C) |
от -40 до +40 |
|
17лс6(7)нж(С), 17нж17( 13)нж2(С) |
от -60 до +40 |
||
Температура рабочей среды, °С |
17с6(7)нж(С), 17нж17( 13)нж1 (С) |
от -40 до +425 |
|
17нж17(13)нж(С) |
от -40 до +600 |
||
17лс6(7)нж(С), 17нж17( 13)нж2(С) |
от -60 до +425 |
||
Характеристика рабочей среды |
17с6(7)нж, 17лс6(7)нж — Вода, пар, природный газ, жидкие нефтепродукты. Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс, доли в-ва и другие среды, по отношению к которым применяемые материалы коррозионностойки 17нж17(13)нж, 17нж17(13)нж1, 17нж17(13)нж2 — Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, Хлористый водород — 29% масс, доли, винилхлорид — 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки Клапаны в сильфонном исполнении — Хлор сухой, газообразный и жидкий с влажностью до 0,04% масс.доли в-ва, Хлористый водород — 29% масс, доли, винилхлорид — 64% и другие среды, по отношению к которым применяемые материалы коррозионностойки |
||
Коэфф-т расхода а не менее |
0,8 для газообразных сред |
||
0,5 для жидких сред 0,4 для жидких сред |
|||
Масса без фланцев (кг) |
80 |
147 |
|
Массе без фланцев в сильф, исп. кг |
83 |
151 |
1 - Корпус, 2 - Крышка, 3 - Колпак, 4 - Пружина, 5 - Шток, 6 - Втулка, 7 - Золотник, 8 - Седло, 9 - Перегородка, 10 - Узел ручного подрыва.

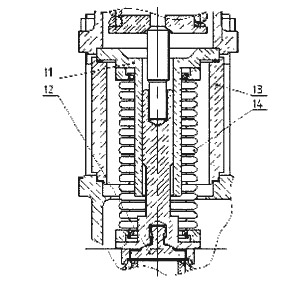

11 - Напрявляющая втулка, 12 - Золотник, 13 - Стакан, 14 - Сильфон.
DN, мм |
Размеры, мм |
|||||||||||||
D |
D1 |
D2 |
D3 |
D5 |
D6 |
D7 |
L |
L1 |
H |
d |
dl |
n |
n1 |
|
50 |
80 |
128 |
150 |
185 |
102 |
125 |
160 |
130 |
155 |
600 |
18 |
18 |
4 |
4 |
80 |
100 |
148 |
170 |
205 |
133 |
160 |
195 |
150 |
175 |
675 |
18 |
18 |
8 |
8 |
100 |
150 |
212 |
240 |
280 |
158 |
180 |
215 |
160 |
200 |
850 |
18 |
22 |
8 |
8 |
150 |
200 |
258 |
280 |
315 |
212 |
240 |
280 |
205 |
245 |
990 |
22 |
18 |
8 |
8 |
200 |
300 |
365 |
395 |
435 |
268 |
295 |
335 |
280 |
320 |
1130 |
22 |
22 |
12 |
12 |
При заказе клапнов необходимо указать обозначение изделия, номинальный диаметр (DN, мм), давление настройки пружины (Pн,кг/см2), параметры рабочей среды, необходимость комплектации ответными фланцами (комплект монтажных частей).
Пример обозначения изделия при заказе
а) Клапан предохранительный т/ф 17с17нж DN50, PN16. Давление настройки клапана Рн - 8 кг/см2. Упаковка - плотный ящик.
б) Клапан предохранительный сильфонный т/ф 17с17нжС DN50, PN16. Давление настройки клапана Рн - 8 к г/см2. Упаковка - плотный ящик.
