Обратные клапаны пропускают среду в одном направлении и предотвращают её движение в противоположном, действуя при этом автоматически и являясь арматурой прямого действия (наряду с предохранительными клапанами и регуляторами давления прямого действия).С помощью обратной арматуры защищается различное оборудование, трубопроводы, насосы и сосуды под давлением, а также возможно существенно ограничить течь рабочей среды из системы при разрушении её участка.
Важность функции этих устройств заключается в том, что они выполняют свою задачу как в режиме нормальной эксплуатации, например в случае объединения напорных линий нескольких насосов в одну, на каждой из них устанавливается один или несколько обратных клапанов для защиты от давления работающего насоса остальных, так и в аварийных ситуациях, например при аварийном падении давления на одном из участков трубопровода, на смежных давление сохраняется, что может привести к образованию обратного тока среды, недопустимого для нормальной работы системы и опасного для её оборудования.
Основными видами обратных клапанов являются собственно обратные клапаны и обратные затворы, главное их различие — в конструкции затвора (элемента, перекрывающего поток среды, садясь в седло), у первых он выполняется в виде золотника, у вторых — в виде круглого диска, который часто именуют захлопка.
Применение
Обычное применение: насосные системы, водоснабжение, установки воздушного кондиционирования.
Общие характеристики
От Ду 50 до Ду 1200;
Межфланцевый монтаж;
Рабочее положение: горизонтальное или вертикальное для восходящих потоков и вертикальное для нисходящих потоков для Ду
Подходит для монтажа по многим стандартам соединений;
Низкие потери давления;
Пружины из нержавеющей стали предохраняют от гидроударов.
Покрытие
Корпус: эпоксидное покрытие;
Диск: никелирование.
Условия эксплуатации
Рабочее давление: 10, 16, 25 бар;
Максимальная температура зависит от материала прокладки;
Для горизонтального монтажа, осевой клапан устанавливается в вертикальном положении.
Соединение
Межфланцевый монтаж.

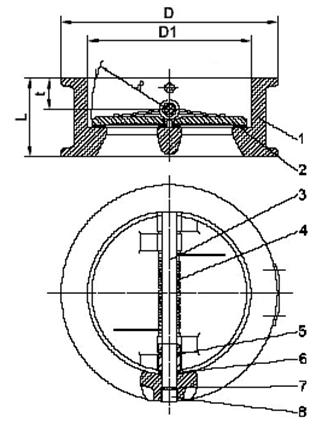

Рис. 1
Материал |
||
1 |
Корпус |
Чугун/Углеродистая сталь |
2 |
Створки |
Ковкий чугун (Ni) / Углеродистая сталь |
3 |
Вал |
Нержавеющая сталь |
4 |
Пружина |
Нержавеющая сталь |
5 |
Уплотнение |
Тефлон |
6 |
Уплотнение |
Тефлон |
7 |
Уплотнение |
NBR, EPDM, VITON |
8 |
Фиксатор |
сталь |
DN |
D |
D1 |
L |
R |
t |
Вес, кг |
40 |
107 |
65 |
43 |
28,8 |
19 |
1,5 |
50 |
107 |
65 |
43 |
28,8 |
19 |
1,8 |
65 |
127 |
80 |
46 |
36,1 |
20 |
2,6 |
80 |
142 |
94 |
64 |
43,4 |
28 |
4,0 |
100 |
162 |
117 |
64 |
52,8 |
27 |
4,9 |
125 |
192 |
145 |
70 |
65,7 |
30 |
6,8 |
150 |
218 |
170 |
76 |
78,6 |
31 |
9,0 |
200 |
273 |
224 |
89 |
104,4 |
33 |
17 |
250 |
328 |
265 |
114 |
127 |
50 |
26 |
300 |
378 |
310 |
114 |
148,3 |
43 |
42 |
350 |
438 |
360 |
127 |
172,4 |
45 |
55 |
400 |
489 |
410 |
140 |
197,4 |
52 |
75 |
450 |
555 |
450 |
152 |
217,8 |
58 |
107 |
500 |
594 |
505 |
152 |
241 |
58 |
111 |
600 |
690 |
624 |
178 |
295,4 |
73 |
165 |
700 |
800 |
720 |
229 |
354 |
98 |
219 |
800 |
930 |
825 |
241 |
404 |
100 |
320 |

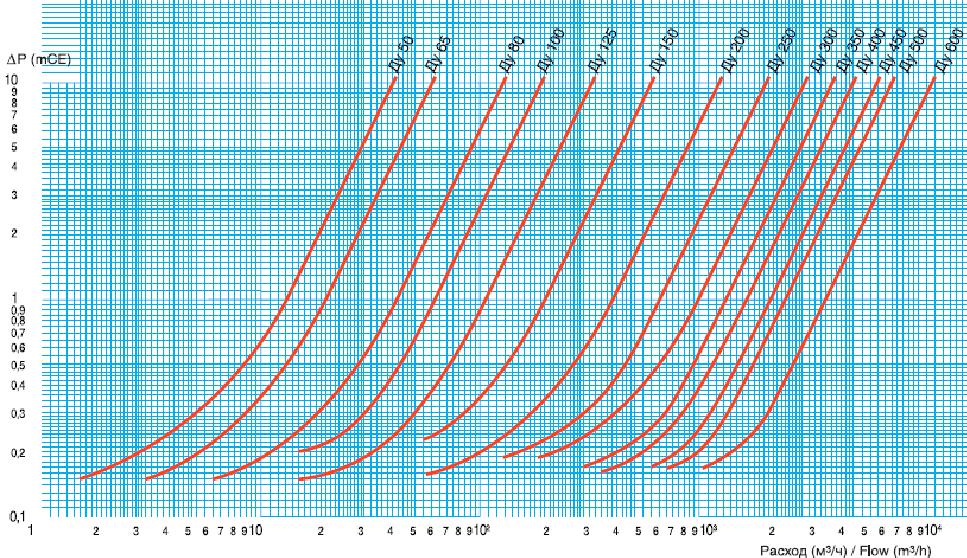

Потери давления
Рис. 2
Минимальное давление для открытия (миллибар)
Ду |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
Давление |
42 |
42 |
38 |
30 |
25 |
25 |
18 |
18 |
16 |
15 |
13 |
13 |
10 |
9 |
Рекомендуемый крепёж для присоединения обратных клапанов при монтаже на трубопроводе.
DN |
Шпилька ГОСТ 9066-75 |
Гайка ГОСТ 9064-75 |
||
размер |
кол-во, шт. |
размер |
кол-во, шт. |
|
50 |
М 16×130 |
4 |
М 16 |
8 |
65 |
М 16×140 |
4 |
М 16 |
8 |
80 |
М 16×160 |
4 |
М 16 |
8 |
100 |
М 16×160 |
8 |
М 16 |
16 |
125 |
М 16×170 |
8 |
М 16 |
16 |
150 |
М 20×170 |
8 |
М 20 |
16 |
200 |
М 20×210 |
12 |
М 20 |
24 |
250 |
М 24×240 |
12 |
М 24 |
24 |
300 |
М 24×240 |
12 |
М 24 |
24 |
