Затворы дисковые поворотные

Дисковый затвор - тип трубопроводной арматуры, в котором запирающий или регулирующий элемент имеет форму диска, поворачивающегося вокруг оси, перпендикулярной или расположенной под углом к направлению потока рабочей среды

Также эти устройства называют заслонками, поворотными затворами, герметичными клапанами, гермоклапанами [2]. Наиболее часто такая арматура применяется при больших диаметрах трубопроводов, малых давлениях среды и пониженных требованиях к герметичности рабочего органа, в основном в качестве запорной арматуры [3].В дисковых затворах запирающий элемент, то есть затвор, имеет форму диска, который может перекрывать проход рабочей среде через кольцевое седло в корпусе путём поворота (как правило на 90°) затвора вокруг оси, перпендикулярной направлению потока среды, при этом ось вращения диска может являться его собственной осью (осевые дисковые затворы) или же не совпадать с осью (эксцентриковые дисковые затворы). Всвязи с некоторой схожестью формы затвора с бабочкой, в англоязычных странах дисковые затворы носят название butterfly valve.

Применение:

  •  холодная и горячая вода, чистая и соленая вода;

  •  масла и нефтепродукты;

  •  сыпучие материалы;

  •  сжатый воздухи прочее, согласно, применяемой уплотнительной манжеты.

Конструкция:

  •  Межфланцевый с гладкими отверстиями;

  •  Эластичное внутреннее уплотнения (заменяемое), исключающее контакт корпуса с рабочей средой;

  •  Цельная ось затвора для уменьшения вероятности протечек;

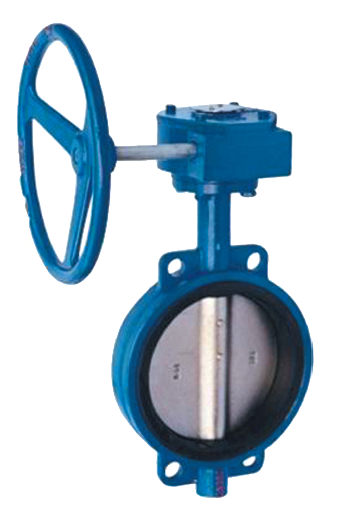

  •  Управление: рукоятка; редуктор; имеется возможность присоединения привода;

  •  Установкамежду фланцами;

  •  Защитное эпоксидное покрытие 150 мкм.

Технические характеристики:

  •  Диапазон диаметров— DN 40 — DN 300, давление 16 бар;

  •  Диапазондиаметров — DN 350 — DN 1200, давление 10 бар;

  •  Диапазондиаметров — DN 700 — DN 1200, давление 6 бар.

(Гидравлическая опрессовка производится с коэффициентом 1,5 к рабочему давлению)

Диапазон применения в зависимости от используемой уплотнительной манжеты:

Наименование

Диапазон температур

Область применения

Свойства резиновой смеси уплотнения

EPDM

от -25º С до +110º С (кратковременно до +120º С)

Вода, пар, морская вода, сжатый воздух, спирты,неорганические кислоты не высокой концентрации, щёлочи, абразивные субстанции, каустическая сода.

Отличные механические свойства (стирание). Устойчив к длительному воздействию ультрафиолета и озона.

NBR

от -20º С до +100º С(кратковременно до +120º С)

Вода, гликоль, щёлочи, нефть и нефтепродукты (бензин, керосин и др.), минеральные и растительные масла, животные жиры.

Устойчив к воздействию минеральных масел, определенных углеводородов, растворителей.

VITON

от -20º С до +200º С (кратковременно до +250º С)

Горячий воздух, пар,неорганические и органические кислоты высокой концентрации. Бензолы, нефтепродукты. Растворители (кроме ацетона), щелочи.

Хорошая устойчивость к жаре и свету. Подходит для гидравлических жидкостей, едких сред, горючих веществ, газов, углеводородов.

Затворы KVANT межфланцевые поставляются в комплекте с рукояткой для открытия/закрытия.

A

Диаметр

A

B

R

Вес, кг.

50-150

290

26

75

0,9

250

400

30

75

1,3

250-300

545

30

130

2,3

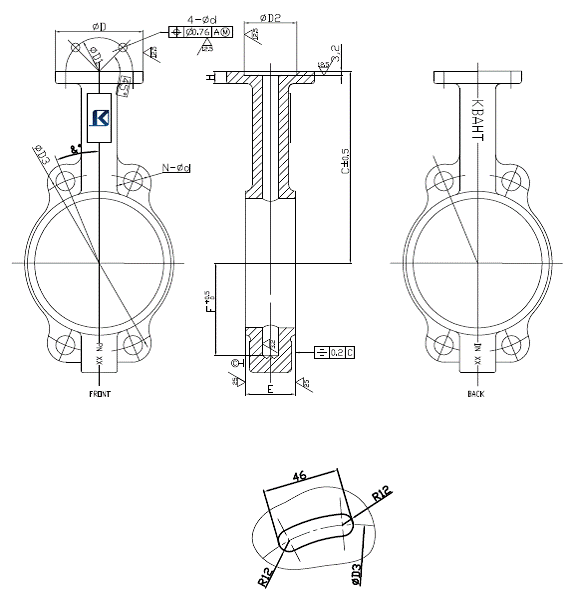

Рис. 1

DN

ØD

ØD1

ØD2

4-Ød

H

C

F

E

ØD3

N-Ød

PN10

PN16

PN10

PN16



40

65

50

35

8

12

138

56

29

110

4-18

50

65

50

35

8

12

161

60

40

125

4-18

65

65

50

35

8

12

175

65

43

145

4-18

80

65

50

35

8

12

181

72

43

160

8-18

100

90

70

55

10

15

200

94

49

180

8-18

125

90

70

55

10

15

213

104

53

210

8-18

150

90

70

55

10

15

226

120

53

240

8-22

Рис. 2

Сверловка дляDN200

DN

ØD

ØD1

ØD2

4-Ød

H

C

F

E

ØD3

N-Ød

& º

200

125

102

70

12

15

260

156

57

295



250

125

102

70

12

18

292

180

65

357.5

12-30

15

300

125

102

70

12

20

337

221

76

405

12-32

15

350

125

102

70

12

20

368

241

76

467

16-29

11.25

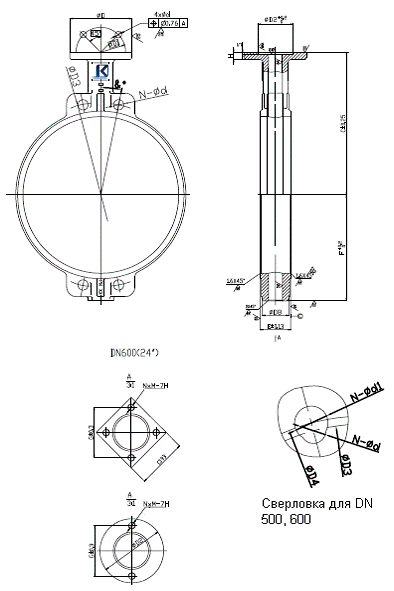

Рис. 3

DN

F

C

E

ØD8

ØD1

Ød

ØD

ØD2

G

NxM

H

ØD3

ØD4

N-Ød

N-Ød1

& º

400

297

400

100

75

140

18

175

100

59

2xM8

20

522



16-33



11.25

450

315

422

111

80

140

18

175

100

64

2xM10

20

577



20-38



9

500

348

480

125

90

165

18

210

130

72

2xM10

22

620

650

20-26

20-33

9

600

444

562

151



165

22

210

130

85.7

2xM10

22

725

770

20-30

20-36

9

Таблица крутящих моментов межфланцевых поворотныхзатворов KVANT,N*m.

Диаметр

Мокрый

Сухой

Мокрый

Сухой

10 бар

16 бар



50

13

21

16

26

65

15

28

19

35

80

21

40

24

46

100

36

66

42

77

125

56

97

65

115

150

91

160

109

183

200

167

287

206

355

250

276

370

350

595

300

415

676

-

-

350

532

798

-

-

400

730

1096

-

-

450

979

1468

-

-

500

1306

1959

-

-

600

2041

3062

-

-

Рекомендуемый крепёж для присоединения межфланцевых затворов при монтаже.

DN

Шпилька ГОСТ 9066-75

Гайка ГОСТ 9064-75



размер

кол-во, шт.

размер

кол-во, шт.



DN40PN16

М 16×130

4

М 16

8

DN50PN16

М 16×140

4

М 16

8

DN65PN16

М 16×150

4

М 16

8

DN80PN16

М 16×150

4

М 16

8

DN100PN16

М 16×160

8

М 16

16

DN125PN16

М 16×170

8

М 16

16

DN150PN16

М 20×180

8

М 20

16

DN200PN16

М 20×190

12

М 20

24

DN250PN16

М 24×200

12

М 24

24

DN300PN16

М 24×220

12

М 24

24

DN350PN10

М 20×200

16

М 20

32

DN400PN10

М 24×250

16

М 24

32

DN450PN10

М 24×260

20

М 24

40

DN500PN10

М 24×270

20

М 24

40

DN600PN10

М 27×310

20

М 27

40

DN800PN10

М 30×360

48

М 30

96

Присоединительные размеры верхней части межфланцевых затворов.

Рис. 4

DN

ISO 5210

D

D1

D2xH

d0

n

Ød

F

L

PN10

PN16



40

F05

65

50

35×4

12.6±0.025

4

8

8.86

32

50

F05

65

50

35×4

12.6±0.025

4

8

8.86

32

65

F05

65

50

35×4

12.6±0.025

4

8

8.86

32

80

F05

65

50

35×4

12.6±0.025

4

8

8.86

32

100

F07

90

70

55×4

15.77±0.025

4

10

11.10

32

125

F07

90

70

55×4

18.92±0.025

4

10

12.7

32

150

F07

90

70

55×4

18.92±0.025

4

10

12.7

32

200

F10

125

102

70×4

22.10±0.025

4

12

15.88

45

250

F10

125

102

70×4

28.45±0.025

4

12

20.62

45

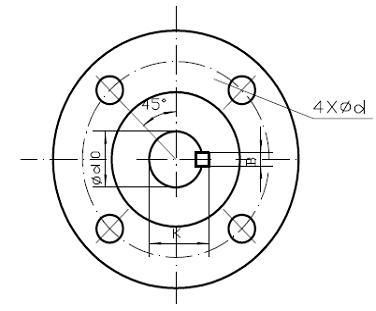

Рис. 5

DN

ISO 5210

D

D1

D2xH

n

Ød

d0

B

K

L

PN10



300

F10

125

102

70×4

4

12

31.6

6.35

34.25

45

350

F10

125

102

70×4

4

12

31.6

7.9

35.05

45

400

F14

175

140

100×5

4

18

33.15

7.9

36.6

51

450

F14

175

140

100×5

4

18

38

9.5

41.45

51

500

F16

210

165

130×5

4

22

41.15

9.5

44.6

57

600

F16

210

165

130×5

4

22

50.65

12.7

54.75

70
