В этом разделе Вы найдёте:
- тройники общепромышленного назначения (ГОСТ 17376-01, ТУ 102-488-95 ТШС/ТШСР, ГазТУ 102-488/1-05 ТШС/ТШСР, ТУ 1469-003-42039714-04 ТШС/ТШСР, ТУ 1469-003-42039714-04 ТСН/ТСНР, ТУ 1469-006-00153229-01, ТУ 1468-018-00153821-06 ТС, ТУ 1468-019-00153821-05 ТС, ТУ 51-29-81 ТС/ТСН, ТУ 102-375-84 ТС, ОСТ 34.10.762-97 сварные для трубопроводов ТЭС, ОСТ 34.10.764-97 сварные для трубопроводов ТЭС, серия 5.903-13, выпуск 1 сварные для трубопроводов ТЭС),
- тройники на высокое давление (ТУ 3647-095-00148139-00, ТУ 39-905-83, ТУ 1469-001-34929762-04, ТУ 1468-002-05753336-03, ТУ 1468-009-01394395-03),
- тройники из сталей с повышенной коррозионной и хладостойкостью (ТУ 1462-203-0147016-01 из сталей 20А, 20С, 20ФА; ТУ 1468-01-593377520-03 из сталей 20А, 20С, 20ФА),
- тройники из легированных сталей (ТУ 1468-120-1411419-93, ТУ 1468-010-39918642-03, ТУ 1468-030-20872280-02, ТУ 1469-001-34929762-04),тройники фланцевые

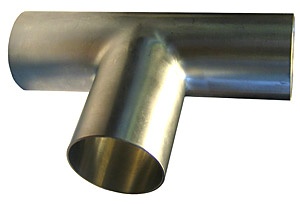

Тройник равнопроходной — деталь, при помощи которой выполняется ответвление трубопровода. Тройник равнопроходной имеет одинаковые DN всех выходных отверстий, таким образом, при разделении или слиянии потока сред сечение трубы не изменяется. Основные типоразмеры и исполнения тройников равнопроходных обозначены в ГОСТе 17376-2001.
Конструктивной особенностью всех тройников (как равнопроходных, так и неравнопроходных) является то, что среда изменяет свое направлении под углом 90.
Тройники равнопроходные в зависимости от способа изготовления подразделяются на штампованные, сварные и штампосварные. Штампованные тройники изготавливаются из бесшовной трубы способом горячей штамповки или гидроштамповки.
Сварные тройники — из бесшовных или электросварных труб способом врезки штуцера. Штампосварные тройники производят из листового проката способом горячей штамповки с последующей сваркой швов.
Тройник равнопроходной имеет одинаковые размеры всех входных отверстий, поэтому толщина стенки для каждого из них одинакова.
Часто при обозначении нестандартных тройников, изготовленных по различным ТУ, (особенно это касается тройников больших диаметров), вместо толщины стенки в обозначение вводится толщина фаски присоединяемого изделия, но при этом обязательно указывается расчетный коэффициент сопротивляемости материала тройника и его рабочее давление.Тройник неравнопроходной имеет два одинаковых входных отверстия и третье отверстие меньшего диаметра. Толщины стенок тройника могут быть различными.
Все тройники как равнопроходные так и неравнопроходные выпускаются в строгом соответствии с нормативно-техническими документами для каждого вида продукции.
Существует единая система государственной стандартизации (ГОСТ 17376-2001 (ИСО 3419-81) Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали, раздел «Тройники»), регламентирующая основные параметры, характеристики, исполнения тройников и их давлений (Pу 4,0; 6,3; 8,0; 10,0; 12,5; 16,0 МПа).
Стремительный рост промышленности ведет к повышению спроса на нестандартные равнопроходные и неравнопроходные тройники и их разновидности, которые смогут работать при высоких давлениях (Pу 25, 32, 40, 63, 100, 160 МПа), криогенных температурах, в тяжелых климатических условиях, обладает повышенной надежностью, способна монтироваться с зарубежными аналогами.
Поэтому широкое распространение получили ОСТы и ТУ:
- ГазТУ 102-488/1-05 ТШС/ТШСР,
- ТУ 1469-003-42039714-04 ТШС/ТШСР,
- ТУ 1469-003-42039714-04 ТСН/ТСНР,
- ТУ 1468-018-00153821-06 ТС,
- ТУ 1468-019-00153821-05 ТС,
- ОСТ 34.10.762-97 сварные для трубопроводов ТЭС,
- ОСТ 34.10.764-97 сварные для трубопроводов ТЭС,
- серия 5.903-13, выпуск 1 сварные для трубопроводов ТЭС,
- ТУ 1462-203-0147016-01 из сталей 20А, 20С, 20ФА;
- ТУ 1468-01-593377520-03 из сталей 20А, 20С, 20ФА,
Эти документы специально разрабатываются для выпуска таких видов изделий.
После прохождения необходимых испытаний, каждый завод изготовитель в обязательном порядке сертифицирует свою продукцию с указанием стандарта, по которому она выпускается.
Примеры условных обозначений согласно ГОСТ 17376-2001:
- переходного тройника исполнения 1, D=60,3 мм, Т=2,9 мм, D1=48,3 мм, Т1=2,6 мм из стали марки ТS9:
Тройник 1-60,3*2,9 -48, 3*2,6 - ТS9 ГОСТ 17376-2001
- равнопроходного тройника исполнения 2, D=76 мм, Т=7,0 мм из стали марки 20:
Тройник 76 * 7 ГОСТ 17376-2001
- то же, с Тв=10 мм, из стали 09Г2С для трубопроводов, подконтрольных органам надзора:
По согласованию между заказчиком и изготовителем допускается изготавливать тройники других размеров.
Допускается изготовление тройников с увеличенной толщиной стенки Тв в зоне сопряжения магистрали и ответвления и других неторцевых сечений.
Возможно изготовление тройников из сталей: 20, 09г2с, 15х5м, 12х1мф, 12х18н10т, 08х18н10т, 09гсф, 20а, 20с и 10г2фбю.
