Электропривод серии ГЗ-ОФ

Электропривод серии ГЗ-ОФ

Электрические приводы серии ГЗ-ОФ применимы для диапазона поворотов от 0⁰ до 300⁰.  С их помощью можно управлять такими видами арматуры, как затворы и шаровые краны.

Характеристики

Редуктор заключён в компактный водонепроницаемый корпус, чья прочность рассчитана на усилия, которые развивает электропривод.

 Электроприводы серии ГЗ-ОФ изготавливаются также во взрывобезопасном исполнении согласно стандарту EXdllBT4.

Корпусы электроприводов серии ГЗ-ОФ (включая взрывобезопасные) имеют степень защиты IP 65, препятствуя проникновению влаги и пыли. При необходимости поставляются электроприводы ГЗ-ОФ с повышенной степенью защиты IP67, IP68.

Поскольку переход из ручного режима в режим работы от электродвигателя ГЗ-ОФ происходит автоматически, рычаг переключения режима в конструкцию не входит.

Для привода ГЗ-ОФ предусмотрен высокомоментный электродвигатель, снабжённый низкоэнерционным ротором, который предназначен для включения с цикличностью в 10 минут (режим S2).

По конструкции, распределительная коробка представляет собой совокупность отдельных модулей, что делает значительно проще процедуры подключения и монтажа электропривода ГЗ-ОФ.

При необходимости, электропривод ГЗ-ОФ комплектуется дополнительными элементами управления для того, чтобы  рабочий орган арматуры автоматически позиционировался в системах регулирования.

Электрические приводы серии ГЗ-ОФ приводятся в действие либо при помощи электродвигателя, либо ручного маховика.

Режим работы от электродвигателя.

Комплект зубчатых передач двигателя заставляют двигаться червячный вал и червячное колесо, которые, в свою очередь, запускают вращение кулачкового вала. Кулачковый вал, вращаясь, приводит в движение планетарную  зубчатую передачу, активирующую муфту зацепления. Ведущая муфта, которая заклинена с муфтой зацепления, поворачивается, приводя в движение шток арматуры. Блокировка механизма редуктора происходит одновременно с выключением электродвигателя.

Режима работы от ручного маховика.

Ручной маховик, вращаясь, запускает движение зацепленного с ним  червячного вала, а также червячного колеса и планетарной зубчатой передачи, приводящей в действие муфту зацепления, которая в свою очередь поворачивает муфту рабочего вала. Так смена ручного режима режимом работы электродвигателя происходит полностью автоматически, избавляя от необходимости дополнять конструкцию рычагом переключения режима.

Аварийная остановка в крайних положениях обеспечивается  двумя регулируемыми механическими упорными болтами. Внутреннюю полость редуктора надёжно герметизирует специальная прокладка.

Индикатор положения. Через смотровое окошко индикатора положения можно определить позицию рабочего органа арматуры.

Концевые и моментные выключатели заключены в водонепроницаемый корпус.

Концевой выключатель. Кулачковый вал, который синхронизирован с муфтой рабочего вала вместе с двумя выключателями, используется в целях ограничения по конечным положениям рабочего органа арматуры. Шкала, которая установлена на кулачковом валу,  служит средством визуальной индикации положения, а для индикации с расстояния установлен потенциометр.

Моментный выключатель. Комплект тарельчатых пружин установлен на червячном валу. Перемещение червячного вала в осевом направлении зависит от момента, который создаёт электродвигатель. Моментные выключатели,  воспринимая перемещение червячного вала, отключают питание электродвигателя при возникновении аварийных ситуаций (когда неисправен концевой выключатель, либо заклинивает в промежуточных положениях рабочий орган арматуры).

Конструкция электропривода ГЗ-ОФ состоит из:

электродвигателя, механического редуктора, концевых и моментных выключатели.

Для дистанционного управления рекомендуется применение Блока Управления Электроприводом (БУЭП), так же выпускаемого нашим предприятием.

1. Корпус
Корпус электропривода ГЗ ОФ обеспечивает защиту по IP65 (защита от пыли и влаги).
Опции: IP67, IP68, ExdllBT4.

2. Температура эксплуатации
Электроприводы ГЗ-ОФ расчитаны на работу при температурах -30 оС ~ +70 оС.
По запросу потребителя возможно изготовление электроприводов , рассчитанных на другой температурный диапазон.

3. Смазка
Корпус механического редуктора заполнен смазкой, расчитанной на весь срок эксплуатации электропривода.

4. Ручное управление
Электроприводы серии ГЗ-ОФ снабжены маховиком для ручного управления при настройке, регулировке или в случае перебоев электропитания.
Переход из ручного режима работы в режим работы от электродвигателя выполняется полностью автоматически и рычаг переключения режима не предусмотрен.

5. Электропитание
Стандартные электроприводы питаются от источника 380В/50Гц/ 3-фазн. переменного тока. Диапазон колебаний напряжения: ±10%, диапазон колебания частоты ±5%.
частоты ±5%.

6. Электродвигатель
Короткозамкнутый асинхронный электродвигатель с особой низкоэнерционной конструкцией.
• Изоляция класса F.
• Режим работы S2: 10 минутный цикл включения, интервалы между включениями в 2-3 раза больше продолжительности включения.
• Опции: режим работы S4 (используется для систем регулирования, допускается 1200 включений/час).

7. Кабельные вводы
Для выполнения кабельных соединений предусмотрены два резьбовых ввода G1 1/4.

8. Ограничитель хода
Электроприводы серии ГЗ-ОФ имеют два регулируемых механических упорных
болта, задающих угол вращения 90° ± 10°. Угол вращения может быть увеличен до 300° по запросу. 

9. Концевой выключатель
Электроприводы серии ГЗ-ОФ снабжены двумя микровыключателями, используемыми для ограничения хода рабочего органа арматуры по конечным положениям, в открытом/закрытом направлении соответственно. Коммутируемый ток: 250 В / 16 А Коммутируемый ток 250 В / 16 А Опции: Возможна установка двух дополнительных выключателей для передачи сигнала положения, дублирующего сигнал потенциометра.

10. Моментный выключатель
Электроприводы серии ГЗ-ОФ снабжены двумя микровыключателями для ограничения хода рабочего органа арматуры по максимальному моменту в открытом/закрытом направлении соответственно.
11. Защита от конденсата
Электроприводы серии ГЗ-ОФ снабжены внутренним нагревателем (220В) для защиты внутренних элементов от конденсата.

12. Защита электропривода
• В случае заклинивания арматуры моментный выключатель отключает питание электродвигателя.

• Термореле, встроенное в обмотку электродвигателя, автоматически отключает цепь управления электропривода при нагреве обмотки электродвигателя свыше 120o C.

• Дополнительную защиту дает встроенное в блок управления (БУЭП) реле защиты от перегрузки по току на обмотках электродвигателя.

13. Датчик положения (потенциометр)
Электроприводы серии ГЗ-ОФ снабжены потенциометром 560 Ом, позволяющим дистанционно передавать сигнал о степени закрытия/открытия рабочего органа арматуры. Возможна комплектация дополнительным модулем, преобразующим омический сигнал от потенциометра в пропорциональный аналоговый сигнал 4-20 мА.


Обозначение

Параметры модельного ряда электроприводов серии ГЗ-ОФ



Наименование

Выходной крутящ. момент

Время работы

Двигатель (380 В АС/3ф/50Гц)

Передат. число на ручном маховике

Вес

Мощн.

Ном.
ток

Пуск.
ток

Nm

Секунд/90°

W

A

A

кг

ГЗ-ОФ

100

7.5

15

3030

0.32

0.32

1.1

1.1

88

36

200

30

15

3060

0.32

0.6

1.1

2

320

30

15

6090

0.6

0.7

2

2.1

630

7.5

15

180

370

1.2

1.2

5

5

74

56

1200

30

15

180

370

1.2

2.3

5

11

1600

30

15

180

370

1.2

2.3

5

11

2500

30

15

550

750

2.3

2.8

12

16

67

100

5000

15

30

750

750

2.8

2.8

16

16

10000*

75

1100

4.3

21

194

203

12000*

Эти модели состоят из электропривода и дополнительного механического редуктора.

 Присоединение к арматуре

Посадочное место электропривода ГЗ-ОФ для присоединения к арматуре выполнено по ISO 5211. По запросу поставляется комплект монтажных частей (КМЧ), соответствующий посадочному месту арматуры заказчика.

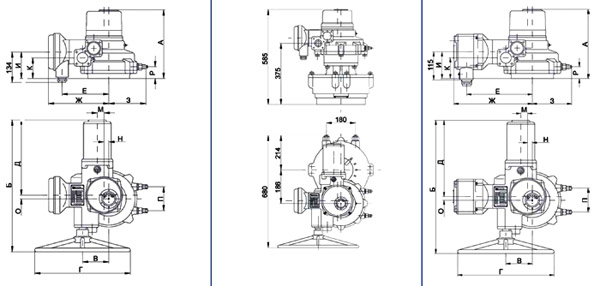

Габаритные размеры

Модель ГЗ-ОФ *

A**

Б***

В

Г

л***

Е

Ж

з****

И

К

П

М

Н

О

П

Р

100,200,320

250

436

79

300

269

156

213

110

82

62

306

22

0

0

70

39

630,1200,1600

287

554

110

400

330

196

254

156

111

86

347

28

20

15

110

49

2500,5000

330

660

140

500

392

230

288

185

152

120

381

45

22.5

20

150

90

* В таблице приводится выходной крутящий момент соответствующей модели
** Значение меняется с учетом КМЧ
*** Значение меняется в зависимости от размера электродвигателя
**** Значение зависит от конечного положения.
Габаритные размеры электроприводов с выходным крутящим моментом 10000 и 12000 Нм в данном каталоге не приводятся.

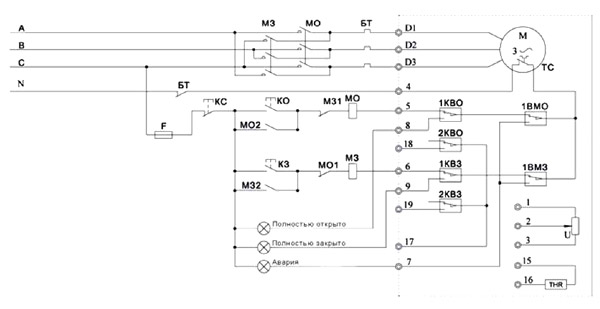

Схема электрических соединений

Описание

М

- Электродвигатель

1КВО

- Конечный микровыключатель ОТКРЫТО

1КВЗ

- Конечный микровыключатель ЗАКРЫТО

1ВМО

- Муфтовый микровыключатель открытия

1ВМЗ

- Муфтовый микровыключатель закрытия

МО

- Магнитный пускатель открытия

МЗ

- Магнитный пускатель закрытия

ЛО

- Сигнальная лампа ОТКРЫТО

ЛЗ

- Сигнальная лампа ЗАКРЫТО

2КВО

- Конечный микровыключатель индикатора положений



ОТКРЫТО (промежуточный)

2КВЗ

- Конечный микровыключатель индикатора положений



ЗАКРЫТО (промежуточный)

КО -

Кнопка управления «Открыть»

КЗ -

Кнопка управления «Закрыть»

КС -

Кнопка управления «Стоп»

ЛМ -

Сигнальная лампа «Муфта» («Перегрузка»)

Н

Нагревательное сопротивление

R

Потенциометр

F -

Предохранитель

БТ

Блок тепловой защиты

ТС -

Термореле электродвигателя

П

Переключатель цепей управления

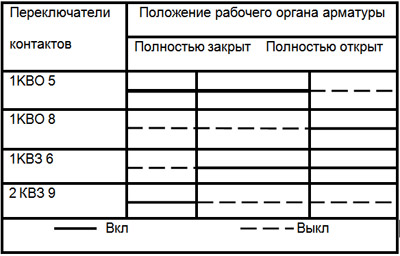

Развертка контакта концевых выключателей

Все однооборотные электроприводы:
  • Электропривод серии ГЗ-ОФ
