Четвертьоборотные одноступенчатые редукторы РЗА-С-ХХХХ.2 и РЗРА-С-ХХХХ.2 с механическими ограничителями на входном валу
Одноступенчатый спироидный редуктор модели РЗА-С-ХХХХ.2 и РЗРА-С-ХХХХ.2 предназначен для открытия-закрытия арматуры типа шарового крана, дискового затвора.
Класс герметичности IP 66 по МЭК 70-1 и DIN EN 60034.
Климатическое исполнение УХЛ1 по ГОСТ 15150-69.
Четвертьоборотные одноступенчатые редукторы с механическими ограничителями на входном валу

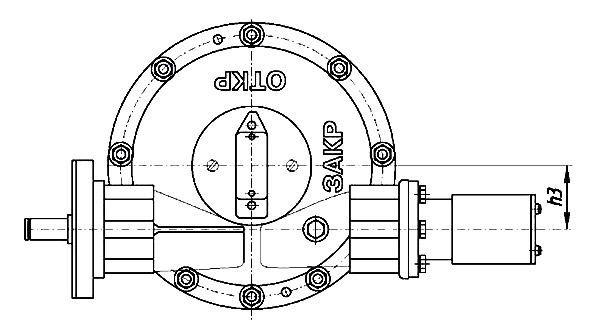

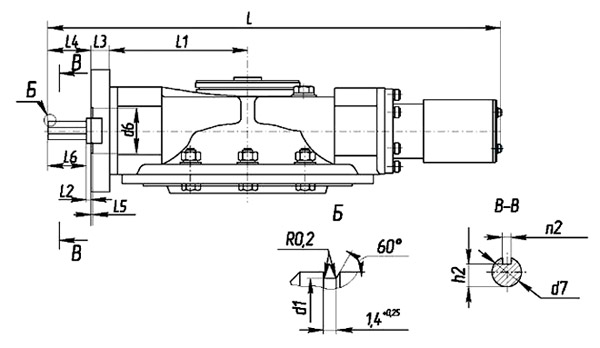

Таблица 1. Габаритные и присоединительные размеры редукторов РЗА-С-ХХХХ.2, РЗРА-С-ХХХХ.2
|
Модель редуктора |
d1 |
d2 |
d3 |
d4 |
d5 |
d6 |
d7 |
d8 |
d9 |
d10 |
n1 |
n2 |
nЗ |
|
РЗА-С-4200.2 |
18,6 |
65H9 |
121,22+0,24 |
104 |
130 |
47H9 |
20h8 |
65H8 |
146 |
268 |
8 |
6N9 |
18D11 |
|
РЗРА-С-4200.2 |
|||||||||||||
|
РЗА-С-1600.2 |
28,5 |
80H9 |
175,5±0,12 |
120 |
150 |
70H9 |
30h8 |
82H8 |
203,2 |
332 |
16 |
8N9 |
28D10 |
|
РЗРА-С-1600 |
|
Модель редуктора |
h1 |
h2 |
h3 |
h4 |
h5 |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
|
РЗА-С-4200.2 |
66,5 |
16,5 -0,1 |
60 |
69,4 |
114 |
485 |
147 |
7 ±0,2 |
21 |
46 |
4 ±0,5 |
37 +0,2 |
|
РЗРА-С-4200.2 |
||||||||||||
|
РЗА-С-1600.2 |
80 |
26 -0,2 |
77 |
87 |
121 |
565 |
186 |
8 ±0,3 |
25 |
62 |
1 ±0,5 |
58 +0,3 |
|
РЗРА-С-1600 |
Таблица 2. Технические характеристики редукторов РЗА-С-ХХХХ.2, РЗРА-С-ХХХХ.2
|
Модель редуктора |
РЗА-С-1600.2 |
РЗРА-С-1600.2 |
РЗА-С-4200.2 |
РЗРА-С-4200.2 |
|
Передаточное число |
46 |
41 |
||
|
Длительно-действующий момент на выходном валу, Нм |
1600 |
4000 |
||
|
Максимальный кратковременно-действующий момент на выходном валу, Нм |
2700 |
6000 |
||
|
Максимальный момент на входном валу, Нм |
155 |
325 |
||
|
Допустимая частота вращения входного вала, об/мин |
40 |
|||
|
Рабочий угол поворота выходного вала |
40°...130° |
|||
|
Мертвый ход выходного вала, не более |
- |
0,7° |
- |
0,7° |
|
Масса, кг |
27 |
49 |
||
