Конструкция: неразъемный корпус, эластомерный вкладыш, диск с покрытием (гумированный или футерованный) или диск без покрытия (углеродистая или нержавеющая сталь, титан), оси разъемные/неразъемные.

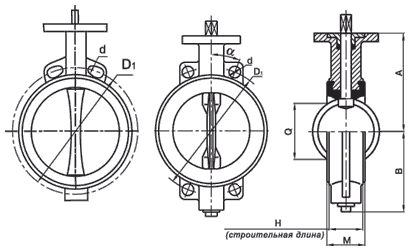

Чертеж, основные размеры и массы:
DN 32-40 мм
DN, мм |
Размеры, мм |
Масса, кг |
||||||||||
Материал корпуса |
||||||||||||
A |
B |
L |
D |
d |
h |
b |
D1 |
d |
E |
ВЧШГ |
Сталь |
|
32 |
140,5 |
60 |
180 |
62 |
32 |
2 |
16 |
100 |
18 |
100 |
13 |
13,3 |
40 |
140,5 |
60 |
200 |
70 |
40 |
2 |
17 |
110 |
18 |
110 |
14,1 |
14,4 |
DN 50-400 мм
DN, мм |
Размеры, мм |
Масса, кг |
|||||||||
Материал корпуса |
|||||||||||
A |
B |
Q |
M |
H |
D1 |
d |
α |
n* |
ВЧШГ |
Сталь |
|
50 |
141 |
60 |
24 |
48 |
43 |
125 |
18 |
45° |
4 |
2,7 |
2,75 |
65 |
153 |
70 |
45 |
50 |
46 |
145 |
18 |
45° |
4 |
3,4 |
3,7 |
80 |
158 |
80 |
64 |
51,5 |
46 |
160 |
18 |
45° |
4 |
4,3 |
4,7 |
100 |
176 |
90 |
85 |
54 |
51 |
180 |
18 |
22° 30´ |
8 |
5,2 |
5,7 |
125 |
191 |
112 |
111 |
60 |
56 |
210 |
18 |
22° 30´ |
8 |
7,2 |
7,8 |
150 |
203 |
128 |
139 |
61 |
56 |
240 |
22 |
22° 30´ |
8 |
8,4 |
9,1 |
200 |
243 |
155 |
190 |
64,5 |
60 |
295 |
22 |
15° - 22° 30´ |
2-8 |
13,4 |
14,6 |
250 |
273 |
187 |
240 |
74,5 |
67 |
350-355 |
26 |
15° |
12 |
19,8 |
21,6 |
300 |
311 |
220 |
289 |
88 |
79 |
400-410 |
26 |
15° |
12 |
33,3 |
36,3 |
400 |
360 |
300 |
372 |
110 |
102 |
515-525 |
26-30 |
11° 15´ |
16 |
60 |
- |
* - где n-число шпилек, необходимых для крепежа затвора на трубопровод.
