(типа т/ф 19с54нж, 19лс54нж, 19нж54нж), (аналог 19с53нж, 19лс53нж)
Изготовление и поставка по ТУ 3742-015-00218147-99
Затворы обратные предназначены для предотвращения обратного потока среды при отключении насоса или аварийном обесточивании системы.
Герметичность затвора по ГОСТ 13252-91.
Корпусные детали изготовляются из стали 25Л,20, 09Г2С, ХМ25Л по ТУ 4112-017-00218147-99 12Х18Н9ТЛ
(KCU-60 > 30 кДж/м2), или из материала заказчика методом литья.
Рабочая среда: жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ. Допускается применение на других рабочих средах, неагрессивных к материалам деталей клапанов.
Климатическое исполнение по ГОСТ 15150: У1; ХЛ1.
Присоединение к трубопроводу: фланцевое по ГОСТ 12815, с ответными фланцами по ГОСТ 12821, под приварку встык. Все изделия, без исключения, проходят испытания на плотность и прочность материала водой давлением 1,5PN; на герметичность относительно внешней среды воздухом давлением PN; на работоспособность и герметичность затвора водой давлением 1,1 PN. По требованию заказчика или проекта возможно проведение дополнительных испытаний по согласованной методике.
Каждому изделию присваивается уникальный заводской номер, который выбит на корпусе, указан в табличке и проставлен в паспорте изделия. По этому номеру возможно восстановление всей информации об изготовлении изделия, контроле и испытаниях. Данная информация хранится в ОТК ОАО «Икар».
При включении в проекты или заявки данных клапанов с дополнительными требованиями, например, об изготовлении клапанов на давление, отличное от приведенного в настоящем разделе, следует это указывать в соответствующем документе (ведомость арматуры, спецификация и т. п.).
A | B | C | D | E | |||||
---|---|---|---|---|---|---|---|---|---|
Тип арматуры | Материал корпусных деталей | Присоединение к трубопроводу | Управление | Рабочая среда | |||||
45 | Затворы обратные однодисковые без демпфера | 01 | Сталь 20 | 03 | Фланцевое исполнение 2 ГОСТ 12815-80 | 09 | 05 | Вода, пар, жидкие и газообразные нефтепродукты, водогазонефтяные смеси, нефтяной попутный и природный газ | |
02 | Сталь 09Г2С | 16 | Под приварку встык | ||||||
03 | Сталь 25Л | ||||||||
04 | Сталь хм25Л | ||||||||
99 | Прочие | 99 | Прочие | 99 | Прочие | 99 | Прочие |
A | F | Климатическое исполнение | ||
---|---|---|---|---|
Тип арматуры | Темп. рабочей среды С | |||
45 | Затворы обратные однодисковые без демпфера | 12 | до +450 | У1 |
ХЛ1 | ||||
99 | Прочие |
Пример: Затвор обратный DN 50 PN 2,5 МПа ХЛ1 из стали хм25Л, с ответными фланцами, для рабочей среды «газообразные нефтепродукты» с температурой от минус 60 °С до +350 °С, соответствует обозначению: Затвор обратный КЗ 44094-50-03 PN 2,5 МПа исполнение: А45 В04 С03 D99 Е05 F12 ХЛ1.
Рис. 2
Рис. 3

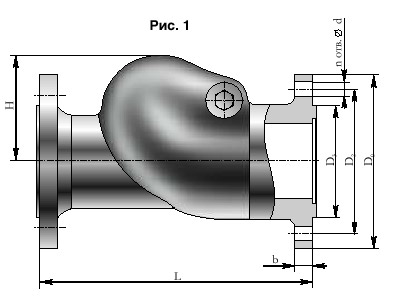

DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | H | D0 | D1 | D2 | D3 | b | d | ||||||
50 | Фланцевое исп.2 ГОСТ 12815 | 1,6 | 230 | 83 | 160 | - | 125 | - | 13 | 18 | 4 | 9,7 | 1 |
2,5 | 17 | ||||||||||||
4,0 | |||||||||||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 1,6 | 332 | 49 | 58 | 13 | 16,6 | 3 | ||||||
2,5 | 49 | 17 | |||||||||||
4,0 | 48 | ||||||||||||
Под приварку встык | 1,6 | 230 | - | - | - | 66 | - | - | - | 5,1 | 2 | ||
2,5 | |||||||||||||
4,0 |
80 | Фланцевое исп.2 ГОСТ 12815 | 1,6 | 310 | 111 | 195 | - | 160 | 120 | 17 | 18 | 8 | 19 | 1 |
2,5 | 19 | 20,4 | |||||||||||
4,0 | 21 | 20,4 | |||||||||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 1,6 | 432 | 78 | 90 | 17 | 31 | 3 | ||||||
2,5 | 432 | 19 | 33 | ||||||||||
4,0 | 432 | 21 | 33,5 | ||||||||||
Под приварку встык | 2,5 | 310 | - | - | - | 100 | - | - | - | 14 | 2 | ||
4,0 |
100 | Фланцевое исп.2 ГОСТ 12815 | 1,6 | 350 | 145 | 215 | - | 180 | - | 17 | 18 | 8 | 31 | 1 |
2,5 | 230 | 190 | 21 | 22 | 34 | ||||||||
4,0 | 23 | 34,8 | |||||||||||
Фланцевое исп.2 ГОСТ 12815 с ответными фланцами ГОСТ 12821 исп.3 ГОСТ 12815 | 1,6 | 463 | 215 | 96 | 180 | 110 | 17 | 18 | 43,1 | 3 | |||
2,5 | 479 | 230 | 190 | 21 | 22 | 52,2 | |||||||
4,0 | 493 | 23 | 54,1 | ||||||||||
Под приварку встык | 2,5 | 350 | - | - | - | 124 | - | 149 | - | 24,2 | 2 | ||
4,0 |
